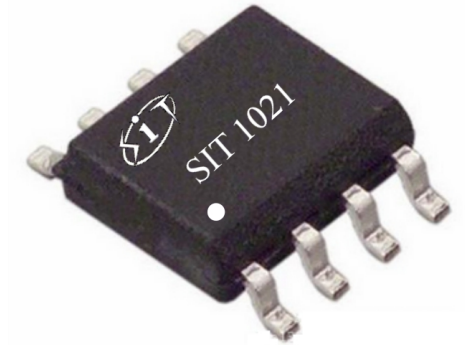

SIT1021 本地互联网络（LIN）收发器可替代 TJA1021

SIT1021 是一款本地互联网络（LIN）物理层收发器，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN
2.2A、ISO 17987-4:2016 (12V) 和 SAE J2602 标准。主要适用于使用 1kbps 至 20kbps 传输速率的
车载网络。SIT1021 通过 TXD 引脚控制 LIN 总线的状态，可将协议控制器的发送数据流转换
为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射（EME）。LIN 总线输出
引脚具有内部上拉电阻，仅当用作主机节点时，才需将 LIN 总线端口通过一个与二极管串联的
外部电阻上拉至 VBAT。SIT1021 通过 LIN 引脚接收总线上的数据流，并由接收器的输出引脚 RXD
将数据传送到外部的微控制器。
SIT1021 可在 5.5V~27V 工作电压范围内，支持 12V 应用。SIT1021 在休眠模式下可实现极
低电流消耗，发生故障时可快速地将功耗降至最低，并且可通过 LIN 引脚、WAKE_N 引脚或
SLP_N 引脚上的消息将器件置于正常工作模式。SIT1021 可通过 INH 输出引脚选择性地启用节
点上可能存在的各种外部电源模块，从而在整个应用系统级别减少电池电流的消耗。

SIT1021 是一款本地互联网络（LIN）物理层收发器，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN

2.2A、

ISO 17987-4:2016 (12V) 和 SAE J2602 标准。主要适用于使用 1kbps 至 20kbps 传输速率的

车载网络。SIT1021 通过 TXD 引脚控制 LIN 总线的状态，可将协议控制器的发送数据流转换

为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射（EME）。LIN 总线输出

引脚具有内部上拉电阻，仅当用作主机节点时，才需将 LIN 总线端口通过一个与二极管串联的

外部电阻上拉至 VBAT。

SIT1021 通过 LIN 引脚接收总线上的数据流，并由接收器的输出引脚 RXD

将数据传送到外部的微控制器。

SIT1021 可在 5.5V~27V 工作电压范围内，支持 12V 应用。SIT1021 在休眠模式下可实现极

低电流消耗，发生故障时可快速地将功耗降至最低，并且可通过 LIN 引脚、WAKE_N 引脚或

SLP_N 引脚上的消息将器件置于正常工作模式。SIT1021 可通过 INH 输出引脚选择性地启用节

点上可能存在的各种外部电源模块，从而在整个应用系统级别减少电池电流的消耗。

兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”
标准；
内置过温保护功能（热关断）；
内置显性超时功能；
总线限流保护功能；
电池欠压保护功能；
极低功耗的休眠模式；
支持本地唤醒与远程唤醒；
使用 INH 引脚控制外部稳压器；
 LIN 数据传输速率可达 20kbps；
高电磁兼容（EMC）能力；
提供 HVSON8 / DFN3*3-8，小外形，无引脚封装。
