AS7173 24 Bit 31.25KSPS 多通道模数转换器AS7173可替代AD7173
AS7173是一款24位、Sigma-Delta型模数转换
器(ADC)，具有快速建立、高精度、低功耗的特
点。本芯片适用于低带宽输入信号，内部集成有
精密输入信号缓冲器和参考电压缓冲器、2.5V高
精度基准电压源、振荡器等模块。可灵活配置输
出数据速率、数字滤波器模式、失调/增益误差校
准、基准电压选择和缓冲器使能等。另外集成有
诊断功能，包括CRC、寄存器校验和、温度传感
器、交叉多路复用器和GPIO/GPO引脚。本芯片与
国外产品AD7173管脚兼容，可实现替代
1 主要特征：
转换位数：24 Bits
吞吐速率：1.25SPS 至 31.25 KSPS
通道扫描数据速率：6.21KSPS/通道
工作电压：3.3V 或 5V
工作电流：1.4mA
INL：±3ppm/FSR
31.25KSPS 无噪声分辨率：17.5 Bits
1.25SPS 无噪声分辨率：24 Bits
CRC 校验
SPI 串行接口：
封装：40 引脚 LFCSP
温度范围：-40℃至+105℃
2. 典型应用
电压、电流、温度和压力测量
流量计
医疗与科学多通道仪器
地震仪器仪表
化学分析仪器
3 产品描述
本芯片是一款24位、Sigma-Delta型模数转换
器(ADC)，具有快速建立、高精度、低功耗的特
点。本芯片适用于低带宽输入信号，内部集成有
精密输入信号缓冲器和参考电压缓冲器、2.5V高
精度基准电压源、振荡器等模块。可灵活配置输
出数据速率、数字滤波器模式、失调/增益误差校
准、基准电压选择和缓冲器使能等。另外集成有
诊断功能，包括CRC、寄存器校验和、温度传感
器、交叉多路复用器和GPIO/GPO引脚。本芯片与

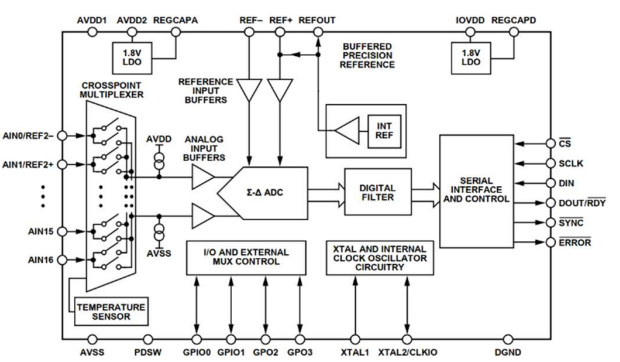

国外产品AD7173管脚兼容，可实现替代，芯片的
功能结构框图如下图所示：
4 产品亮点
低功耗、高精度设计
多通道信号输入
高集成度
