CM32M433RP8L7-LQFP128封装多达7个串口通信,双CAN集成电容触摸

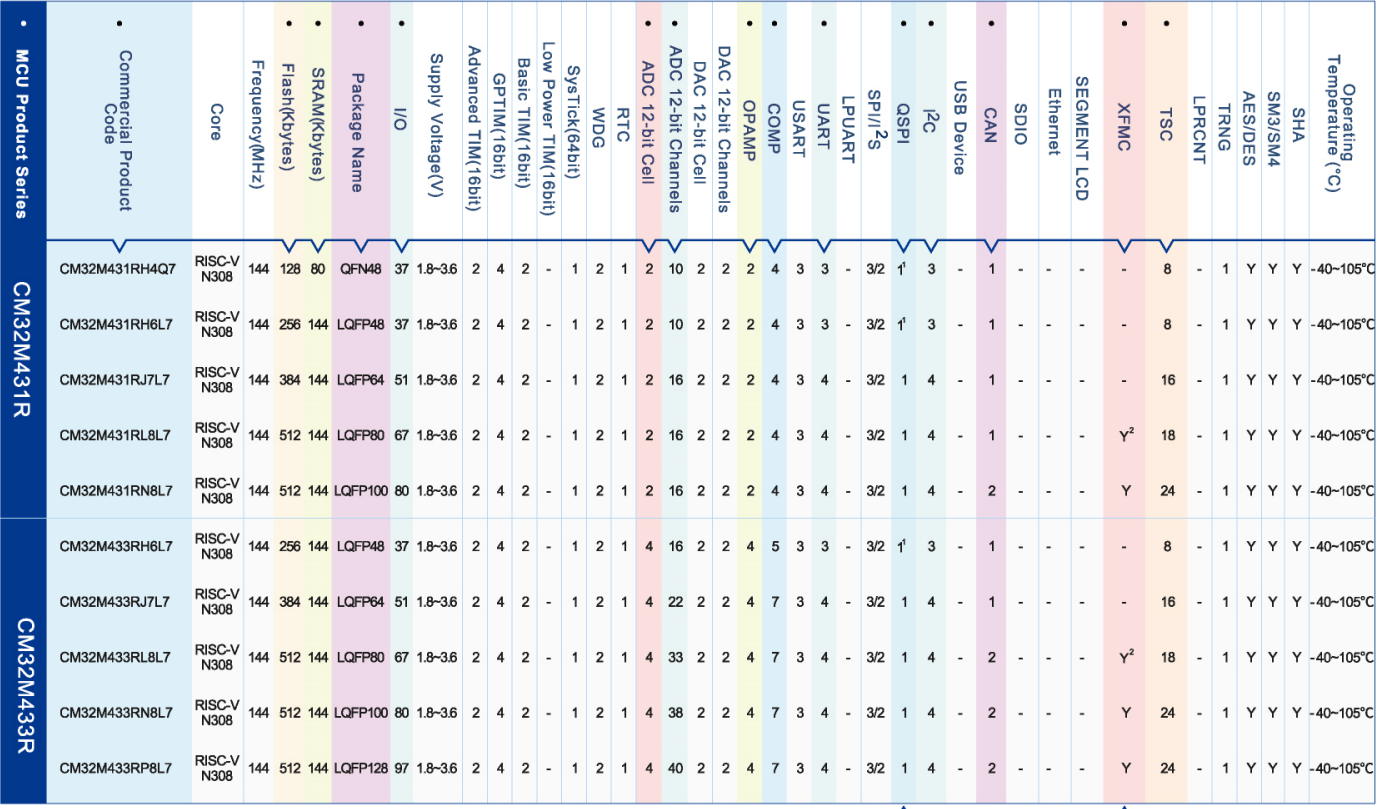

CM32M433RP8L7-LQFP128系列芯片采用 32 bit RISC-V N308内核,最高工作主频144MHz,支持浮点运算和DSP指
令,集成多达512KB Flash、144KB SRAM、4x12bit 5Msps ADC、4xOPAMP、7xCOMP、2x1Msps 12bit
DAC,支持多达24通道电容式触摸按键,集成多路U(S)ART、I2C、SPI、QSPI、CAN通信接口,内置密
码算法硬件加速引擎
CM32M433RN8L7系列芯片采用 32 bit RISC-V N308内核,最高工作主频144MHz,支持浮点运算和DSP指
令,集成多达512KB Flash、144KB SRAM、4x12bit 5Msps ADC、4xOPAMP、7xCOMP、2x1Msps 12bit
DAC,支持多达24通道电容式触摸按键,集成多路U(S)ART、I2C、SPI、QSPI、CAN通信接口,内置密
码算法硬件加速引擎
内核 CPU
― 32 位 RISC-V 内核,单周期硬件乘除法指令,支持浮点运算、DSP 指令、MPU、TEE
― 内置 8KB 指令 Cache 缓存,支持 Flash 加速单元执行程序 0 等待
― 最高主频 144MHz
加密存储器
― 高达 512KByte 片内 Flash,支持加密存储、多用户分区管理及数据保护,支持硬件 ECC 校验,
10 万次擦写次数,10 年数据保持
― 144KByte 片内 SRAM(包含 16KByte Retention RAM),Retention RAM 支持硬件奇偶校验
时钟
― HSE:4MHz~32MHz 外部高速晶体
― LSE:32.768KHz 外部低速晶体
― HSI:内部高速 RC OSC 8MHz
― LSI:内部低速 RC OSC 40KHz
― 内置高速 PLL
― 支持 1 路时钟输出,可配置系统时钟、HSE、HSI 或 PLL 后分频输出
复位
― 支持上电/掉电/外部引脚复位
― 支持可编程的低电压检测及复位
― 支持看门狗复位
通信接口
― 7 个 U(S)ART 接口, 最高速率达 4.5 Mbps,其中 3 个 USART 接口(支持 1xISO7816,1xIrDA,
LIN),4 个 UART 接口
― 3 个 SPI 接口,速率高达 36 MHz,其中 2 个支持 I2S
― 1 个 QSPI 接口,速率高达 144 Mbps
― 4 个 I2C 接口,速率高达 1 MHz,主从模式可配,从机模式下支持双地址响应
― 2 个 CAN 2.0B 总线接口
― XFMC 接口,可扩展 SRAM,PSRAM,NOR/NAND Flash 存储器, TFT LCD 显示
高性能模拟接口
― 4 个 12bit 5Msps 高速 ADC,可配置为 12/10/8/6bit 模式,6bit 模式下采样率高达 9Msps,多
达 40 路外部单端输入通道,支持差分模式
― 4 个轨到轨运算放大器,内置最大 32 倍可编程增益放大
― 多达 7 个高速模拟比较器,内置 64 级可调比较基准
― 多达 24 通道电容式触摸按键,支持低功耗状态下唤醒
― 2 个 12bit DAC,采样率 1Msps
― 支持外部输入独立参考电压源
― 所有模拟接口支持 1.8~3.6V 全电压工作
最大支持 97 个支持复用功能的 GPIOs,最大翻转速度 50MHz,大多数 GPIO 支持 5V 耐压.
2 个高速 DMA 控制器,每个控制器支持 8 通道,通道源地址及目的地址任意可配
RTC 实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准
定时计数器
― 2 个 16bit 高级定时计数器,支持输入捕获、输出比较、PWM 输出以及正交编码输入等功
能,最高控制精度 6.9nS。每个定时器有 4 个独立的通道,其中 3 个通道支持 6 路互补 PWM
输出
― 4 个 16bit 通用定时计数器, 每个定时器有 4 个独立通道,支持输入捕获/输出比较/PWM 输
出/单脉冲输出
― 2 个 16bit 基础定时计数器
― 1x 24bit SysTick
― 1x 7bit 窗口看门狗(WWDG)
― 1x 12bit 独立看门狗( IWDG)
编程方式
― 支持 2-wire/4-wire JTAG 在线调试接口
― 支持 UART Bootloader
安全特性
― 内置密码算法硬件加速引擎
― 支持 AES、DES、SHA、SM3、SM4、MD5 算法
― Flash 存储加密
― 多用户分区管理(MMU)
― TRNG 真随机数发生器
― CRC16/32 运算
― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2)
― 支持安全启动,程序加密下载,安全更新
― 支持时钟失效监测,防拆监测
96 位 UID 及 128 位 UCID
工作条件
― 工作电压范围:1.8V~3.6V
― 工作温度范围:-40℃~105℃
― ESD:±4KV(HBM 模型), ±1KV(CDM 模型)
封装
― LQFP128(14mm x 14mm)
― 32 位 RISC-V 内核,单周期硬件乘除法指令,支持浮点运算、DSP 指令、MPU、TEE
― 内置 8KB 指令 Cache 缓存,支持 Flash 加速单元执行程序 0 等待
― 最高主频 144MHz
加密存储器
― 高达 512KByte 片内 Flash,支持加密存储、多用户分区管理及数据保护,支持硬件 ECC 校验,
10 万次擦写次数,10 年数据保持
― 144KByte 片内 SRAM(包含 16KByte Retention RAM),Retention RAM 支持硬件奇偶校验
时钟
― HSE:4MHz~32MHz 外部高速晶体
― LSE:32.768KHz 外部低速晶体
― HSI:内部高速 RC OSC 8MHz
― LSI:内部低速 RC OSC 40KHz
― 内置高速 PLL
― 支持 1 路时钟输出,可配置系统时钟、HSE、HSI 或 PLL 后分频输出
复位
― 支持上电/掉电/外部引脚复位
― 支持可编程的低电压检测及复位
― 支持看门狗复位
通信接口
― 7 个 U(S)ART 接口, 最高速率达 4.5 Mbps,其中 3 个 USART 接口(支持 1xISO7816,1xIrDA,
LIN),4 个 UART 接口
― 3 个 SPI 接口,速率高达 36 MHz,其中 2 个支持 I2S
― 1 个 QSPI 接口,速率高达 144 Mbps
― 4 个 I2C 接口,速率高达 1 MHz,主从模式可配,从机模式下支持双地址响应
― 2 个 CAN 2.0B 总线接口
― XFMC 接口,可扩展 SRAM,PSRAM,NOR/NAND Flash 存储器, TFT LCD 显示
高性能模拟接口
― 4 个 12bit 5Msps 高速 ADC,可配置为 12/10/8/6bit 模式,6bit 模式下采样率高达 9Msps,多
达 40 路外部单端输入通道,支持差分模式
― 4 个轨到轨运算放大器,内置最大 32 倍可编程增益放大
― 多达 7 个高速模拟比较器,内置 64 级可调比较基准
― 多达 24 通道电容式触摸按键,支持低功耗状态下唤醒
― 2 个 12bit DAC,采样率 1Msps
― 支持外部输入独立参考电压源
― 所有模拟接口支持 1.8~3.6V 全电压工作
最大支持 97 个支持复用功能的 GPIOs,最大翻转速度 50MHz,大多数 GPIO 支持 5V 耐压.
2 个高速 DMA 控制器,每个控制器支持 8 通道,通道源地址及目的地址任意可配
RTC 实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准
定时计数器
― 2 个 16bit 高级定时计数器,支持输入捕获、输出比较、PWM 输出以及正交编码输入等功
能,最高控制精度 6.9nS。每个定时器有 4 个独立的通道,其中 3 个通道支持 6 路互补 PWM
输出
― 4 个 16bit 通用定时计数器, 每个定时器有 4 个独立通道,支持输入捕获/输出比较/PWM 输
出/单脉冲输出
― 2 个 16bit 基础定时计数器
― 1x 24bit SysTick
― 1x 7bit 窗口看门狗(WWDG)
― 1x 12bit 独立看门狗( IWDG)
编程方式
― 支持 2-wire/4-wire JTAG 在线调试接口
― 支持 UART Bootloader
安全特性
― 内置密码算法硬件加速引擎
― 支持 AES、DES、SHA、SM3、SM4、MD5 算法
― Flash 存储加密
― 多用户分区管理(MMU)
― TRNG 真随机数发生器
― CRC16/32 运算
― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2)
― 支持安全启动,程序加密下载,安全更新
― 支持时钟失效监测,防拆监测
96 位 UID 及 128 位 UCID
工作条件
― 工作电压范围:1.8V~3.6V
― 工作温度范围:-40℃~105℃
― ESD:±4KV(HBM 模型), ±1KV(CDM 模型)
封装
― LQFP128(14mm x 14mm)
