CH573F蓝牙2.4G收发器

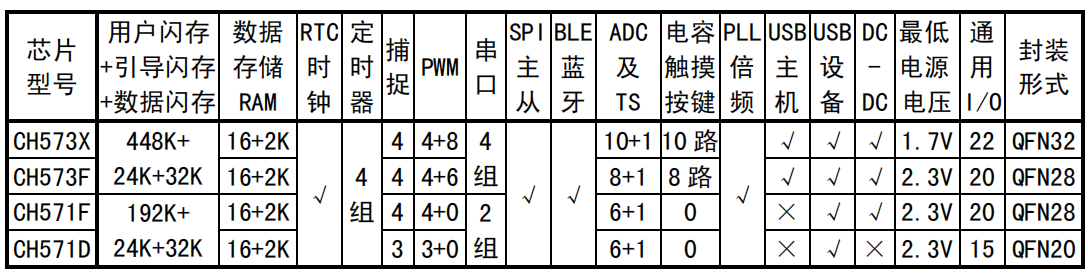

CH57XX 是集成 BLE 无线通讯的 32 位 RISC 微控制器。片上集成低功耗蓝牙 BLE 通讯模块、全速 USB
主机和设备控制器及收发器、SPI、4 个串口、ADC、触摸按键检测模块、RTC 等丰富的外设资源。



l 内核 Core:
- 32 位 RISC 处理器 WCH RISC-V3A
- 支持 RV32IMAC 指令集,硬件乘法和除法
- 低功耗两级流水线
- 多档系统主频,最低 32KHz
- 特有高速的中断响应机制
l 512K 字节非易失存储 FlashROM:
- 448KB 用户应用程序存储区 CodeFlash
- 32KB 用户非易失数据存储区 DataFlash
- 24KB 系统引导程序存储区 BootLoader
- 8KB 系统非易失配置信息存储区 InfoFlash
- 支持 ICP、ISP 和 IAP,支持 OTA 无线升级
- 20MHz 系统主频下基本零等待
l 18K 字节易失数据存储 SRAM:
- 16KB 双电源供电的睡眠保持存储区 RAM16K
- 2KB 双电源供电的睡眠保持存储区 RAM2K
l 电源管理和低功耗:
- 支持 3.3V 和 2.5V 电源,CH573X 支持 1.8V
- 内置 DC-DC 转换,0dBm 发送功率时电流 6mA
- 空闲模式 Idle:1.5mA
- 暂停模式 Halt:320uA
- 睡眠模式 Sleep:1.4uA~6uA 多档
- 下电模式 Shutdown:0.3uA~1.3uA 多档
- 可选低功耗或高精度的电池电压低压监控
l 安全特性:AES-128 加解密,芯片唯一 ID
l 低功耗蓝牙 BLE:
- 集成 2.4GHz RF 收发器和基带及链路控制
- 接收灵敏度-96dBm,可编程+5dBm 发送功率
- BLE 符合 Bluetooth Low Energy 4.2 规范
- 在 5dBm 发送功率时无线通讯距离约 300 米
- 提供优化的协议栈和应用层 API,支持组网
l 通用串行总线 USB:
- 内置 USB 控制器和 DMA,支持 64 字节数据包
- 集成 USB 2.0 全速收发器 PHY,无需外围
- 支持全/低速的 Host 主机和 Device 设备模式
l 实时时钟 RTC:支持定时和触发两种模式
l 模数转换 ADC:
- 12 位模数转换器,支持差分和单端输入
- 10 路外部模拟信号通道和 2 路内部信号
l 触摸按键检测模块 TouchKey:10 路通道
l 定时器 Timer 和脉宽调制 PWM:
- 4 组 26 位定时器,16MHz 主频定时可达 4.2S
- 4 路捕捉/采样,支持上升沿/下降沿/双边沿
- 4 路 26 位 PWM 输出,8 路 8 位 PWM 输出
l 异步串口 UART:
- 4 组独立 UART,兼容 16C550,内置 8 级 FIFO
- 23 位计数器,通讯波特率可达 6Mbps
- UART0 支持部分 Modem,支持硬件自动流控
- UART0 支持多机通讯时从机地址自动匹配
l 串行外设接口 SPI:
- 内置 FIFO,支持 DMA
- SCK 串行时钟频率可达系统主频的一半
- 支持 Master 和 Slave 模式
l 时钟:内置 PLL,内置 32KHz 时钟
l 温度传感器 TS
l 通用输入输出端口 GPIO:
- 22 个 GPIO,其中 4 个支持 5V 信号输入
- 可选上拉或下拉电阻,可选输出驱动能力
- 所有 GPIO 支持电平或边沿中断输入
- 所有 GPIO 支持电平或边沿唤醒输入

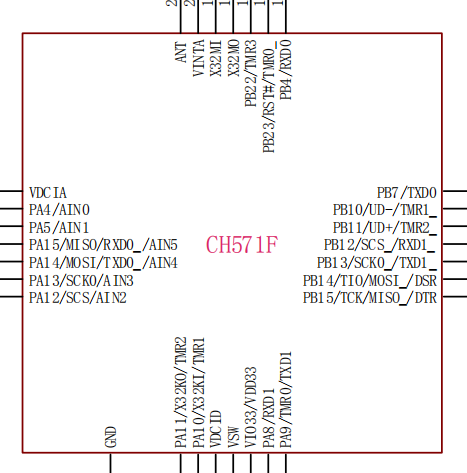

l 封装形式:QFN28_4X4、QFN32_4X4、QFN20_3X3
