AT8325BQ-5.5A 三路半桥集成驱动芯片

AT8325是一款包含三路半桥且可独立控制的驱动 芯片,用于驱动一个三相直流无刷电机,或驱动螺线管 等其它负载。每路半桥高、低边均配置N通道功率 MOSFET,可输出5.5A峰值电流。低边MOSFET的源端, 即芯片的功率地可选择接检流电阻到地,以检测流过的 电流。内部关断功能包含过流保护,短路保护,欠压锁定 保护和过温保护,并提供一个错误输出管脚。 AT8325提供三种封装,并都带有裸露散热焊盘,能 有效改善散热性能。三种封装分别是QFN24(4mm× 4mm),QFN36(6mm×6mm)和TSSOP28 (9.7 mm ×4.4mm)。三种封装为无铅封装,引框采用100%雾锡 电镀



特点
● 三路独立半桥电机驱动器
● 驱动三相无刷直流电机(BLDC)
● 三个独立用于电流检测的接地引脚
● 低RDS(ON)电阻,140mΩ(HS+LS)
● ±5.5A峰值输出电流
● 宽电压供电,4.7V-20V
● 过温保护
● 短路保护
● 欠压锁定保护
应用
● 电机一体化产品
● 泵
● 电动工具
● 大型家电
● 监控云台

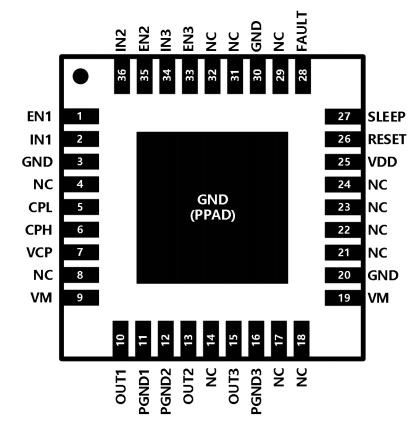

产品型号                         封装                                       包装信息
AT8325BQ                 QFN36                           编带,5000 颗/盘

上一个:AT8325SQ-5.5A 三路半桥集成驱动芯片

下一个:AT8325TP-5.5A 三路半桥集成驱动芯片
