AT8313-2.5A 三路半桥集成驱动芯片

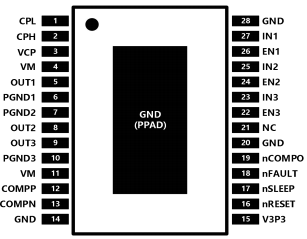

AT8313提供三路可独立控制的半H桥驱动,每个 半H桥可输出2.5A峰值电流或1.75A均方根(RMS)电流 输出,可驱动一个三相直流无刷电机,也可被用于驱动 螺线管或者其它负载。每个输出驱动器通道包含采用 半H 桥配置的N通道功率MOSFET。这个设计将每个 驱动器的接地端子接至引脚,以在每个输出上执行电 流检测。 AT8313提供一个通用比较器,可用于电流限制电 路或其它。 内部关断功能包含过流保护,短路保护,欠压锁定 保护和过温保护,并提供一个错误输出管脚。 AT8313提供两种贴片封装,并都带有裸露散热焊 盘 , 能 有 效 改 善 散 热 性 能 。 一 种 是 QFN36(6mm×6mm) , 另 一 种 是 eTSSOP28 (9.7 mm × 4.4mm)。两种封装为无铅封装,引框采用 100%雾锡电镀。



特点
● 三个半H桥电机驱动器
● 驱动三相直流无刷电机(BLDC)
● 独立半桥控制
● 三个独立用于电流检测的接地引脚
● 低RDS(ON)电阻
● 2.5A驱动输出
● 宽电压供电,6.5V-38V
● 一个通用比较器用于电流限制电路
● 内部3.3V 10mA参考电压输出
● 过温关断电路
● 短路保护
● 欠压锁定保护
应用
● HAVC 电机
● 消费类产品
● 办公自动化设备
● 工厂自动化
● 机器人
产品型号                         封装                                       包装信息
AT8313MTE              eTSSOP28                                编带,3000颗/盘

上一个:AT8872-单通道刷式直流电机驱动芯片

下一个:AT8313SQ-2.5A 三路半桥集成驱动芯片
