AT8881P-双通道 H 桥电机驱动芯片

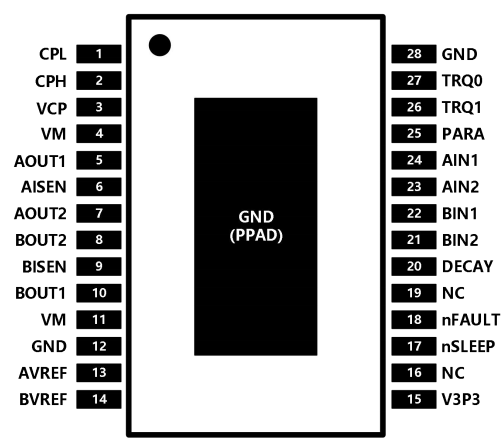

AT8881P为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。AT8881P有两路H桥驱动，最大输出42V和±3A，可驱动两路刷式直流电机，或者一路双极步进电机，或者螺线管或者其它感性负载。 AT8881P的每一个桥的功率输出模块由N型功率 MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可编程。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个错误输出管脚。 AT8881P提供一种带有裸露焊盘的eTSSOP28封装，能有效改善散热性能，且是无铅产品，引脚框采用100％雾锡电镀。

特点

● 双通道H桥电流控制电机驱动器

● 驱动两路直流电机或者一个步进电机

● 低RDS(ON)电阻

● 3A驱动输出

● 宽电压供电，8V-42V

● 并行工作模式

● PWM电流整流/限流

● 内部3.3V参考电压输出

● 过温关断电路

● 短路保护

● 欠压锁定保护
