HR8833-双通道 H 桥电机驱动芯片

HR8833为玩具、打印机和其它电机一体化应用提 供一种双通道电机驱动方案。HR8833有两路H桥驱 动,可以驱动两路刷式直流电机,或者一个双极步进 电机,或者螺线管或者其它感性负载。 每一个桥的功率输出模块由N通道功率MOSFET组 成,叫作H桥驱动器。每个桥包含整流电路和限流电路。 内部关断功能包含过流保护,短路保护,欠压锁定 保护和过温保护,并提供一个错误输出管脚。 HR8833提供三种封装,一种是带有裸露焊盘的 eTSSOP16封装,另一种是带裸焊盘的QFN16封装, 能有效改善散热性能,且是无铅产品,引脚框采用 100%雾锡电镀。还有一种封装为SOP16,不带裸露 焊盘。



特点
●双通道H桥电流控制电机驱动器
●驱动两路直流电机或者一个步进电机
●低RDS(ON)电阻
●1.5A驱动输出(TSSOP16、QFN16封装)
1.4A驱动输出(SOP16封装)
●输出可以并用,最大提供3A驱动输出
●宽电压供电,2.7V-12.8V
●PWM电流整流/限流
●过温关断电路
●短路保护
●欠压锁定保护
应用
● 锂电池供电玩具
● POS 打印机
● 安防相机
● 办公自动化设备
● 游戏机
● 机器人
产品型号
HR8833MTE

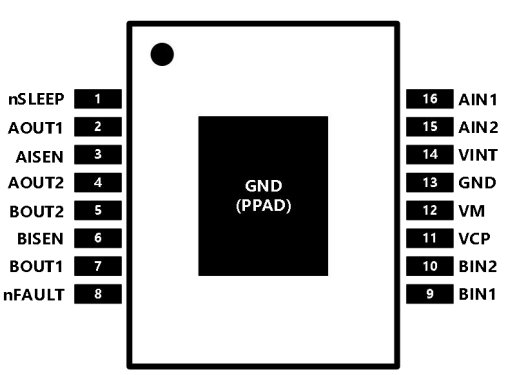

封装
eTSSOP16
包装信息
编带,3000颗/盘
产品型号
HR8833SQ
封装
QFN16
包装信息
编带,5000颗/盘
产品型号
HR8833SP
封装
SOP16
包装信息
编带,3500颗/盘
