ATD5988-2.0A 微特步进电机驱动芯片

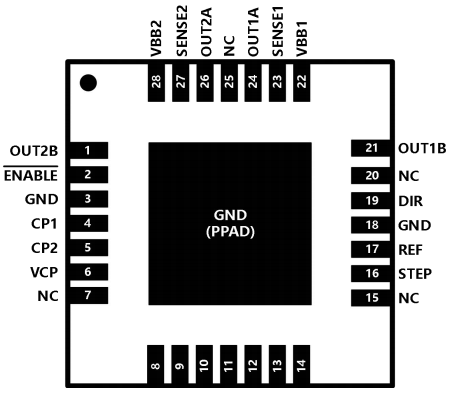

ATD5988是一种便于使用的内部集成了译码器的微特步 进电机驱动器。其能使双极步进电机以全、半、1/4、1/8、 1/16、1/32步进模式工作。步进模式由逻辑输入管脚MSx选 择。输出驱动能力达到32V和±2A。ATD5988包含一个工作 在慢衰或混合衰减模式的固定衰减时间的电流调节器。 译码器是ATD5988易于使用的关键,给管脚STEP输入一 个脉冲就可以使电机完成一次步进,省去了相序表,高频控制 线及复杂的编程接口。这使其更适于在没有复杂的微处理器或 微处理器负担过重的场合。 在步进操作期间,ATD5988的内部电路可以自动控制其 PWM操作工作在快、慢及混合衰减模式。在混合衰减模式下, 器件初始经过一段时间的快衰减后,将切换至慢衰减模式直至 固定衰减时间结束。混合衰减模式控制不仅降低了电机工作时 产生的噪声,还增加了步进的准确性,同时减小了系统的功耗。 内部的同步整流控制电路降低了PWM操作时的功耗。内 部保护电路包括:过热保护、欠压锁定及过流保护。不需要特 别的上电时序。 ATD5988目前提供带有裸露焊盘的QFN28封装,能有效 改善散热性能,且是无铅产品,引脚框采用100%雾锡电镀。



特点
● 低导通电阻RDS(ON)
● 自动检测并选择电流衰减模式
● 支持慢衰减和混合衰减模式
● 降低功耗的同步整流功能
● 内部欠压锁定
● 过流保护
● 过热关断电路
● 对地短路保护
● 负载短路保护
● 最高支持32细分
应用
● 照相机、摄像机调焦驱动
● 办公自动化设备
● 玩具
● 机器人
● 智能门锁
