您现在的位置:首 页 > 产品中心 > 方案设计开发 > 人体存在感应测温模组

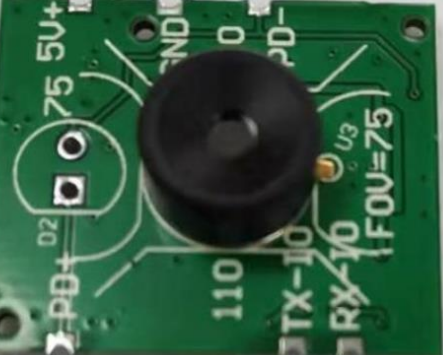

人体存在感应测温模组

近年来,由于家庭及办公场所对节能的意识不断提高,在
节能的同时还致力于实现舒适生活的智能家居,智能物联。由
于普遍用于人感传感器的热电传感器无法检测静止不动的人物,
所以难以检测人数及人物所处位置,为了更好的服务终端制造
厂家,我司特推出静止人体传感器模组,以便缩短终端用户的开
发周期



● 16*12 的红外阵列。可视角度 110°* 75°
● 直线探测距离小于 6 米。
● 支持串口读取数据。
● 高低电平输出(低电平,有人存在;高电平,没人)。
● 可以追踪 8 个 人体目标,计数。同时输出 处理好的 温度图
像。
● 可以输出实时 温度图像的 平均温度 最高温度区,最低温度
区,可以动态或静态跟
规格参数
电气参数
工作电压
DC 3.5--5.5V
工作电流
动态电流≦35mA
工作环境温度
–10℃--40℃
存储温度
–20℃--85℃
湿度
20%--90%
模块尺寸
L24.5*W20.5*H9.0mm
管脚 管脚定义
电平范围
功能描述
1
5V    +3.5-5.5V
电源
2
GND
0V
地
3
PD-
0-3.3V
光敏器件负极
4
RX-IO
高 3.3V/低 0
连接串口的 RX 脚,输出温度图像数据
5
TX-IO
高 3.3V/低 0 输出高低电平(高电平无人,低电平
有人)
6
PD+
0-3.3V
光敏器件的正极
规格书
