无刷电机方案开发

1、输入:220VAC ±10%
2、最大功率可达 可定制
3、MCU 内置放大器,比较器,削减 BOM 成本
4、隔离的 UART 和 PWM/PWC,保证在通信时设备的安全
5、支持多种速度控制的方式(PWM、UART、电位器)
6、完善的系统保护功能(过压/欠压/过流/堵转/缺相等)
7、支持异常情况紧急停机功能
8、支持运行 Sensorless FOC 控制,运行噪音低,电流谐波小
9、支持各种工况下的电机启动(顺风/逆风/静止启动)

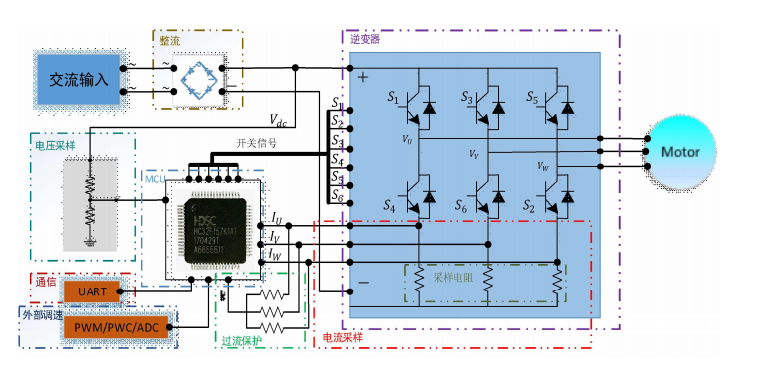

本章介绍风机无传感器控制系统 Demo 板的硬件框图、功能特征以及各部分电路的情况。
3.3 硬件电路
3.3.1 芯片介绍
Demo 板使用 HC32F15 作为主控芯片,该芯片是本公司为电机控制专门设计开发的一块控制芯片,该
芯片以 Cortex-M0+为内核,最大工作频率可达 48MHz。
3.3.2 电源部分
将交流电整流为直流电,然后将电流稳压成需要的电平。
3.3.3 UART 电路/PWM 电路
使用隔离的方式进行搭建,保证在高电压下能够安全使用。
3.3.4 电位器调速电路
使用 ADC 采样获取电位器阻值,根据阻值的不同来控制风机的速度。
3.3.5 ADC 采样
ADC 采样分为电压采样和电流采样,电压采样使用电阻分压的方式进行采样,完成
