CLM320VC5402定点数字信号处理器(DSP)(以下称为5402,除非另有说明)基于改进的Harvard结构,该结
构具有一个程序存储总线和三个数据存储总线。该处理器提供了一个具有高度并行性的算术逻辑单元(ALU)、
专用硬件逻辑、片上存储器以及其他片上外围器件。该DSP具有的操作灵活性和高速的技术基础是它具有高度专
业化的指令集。
单独程序编程和数据空间允许同时访问程序指令和数据,从而提供高度的并行性。可以在一个周期内执行两次读
取操作和一次写入操作。具有并行存储和特定应用的指令可以充分利用此体系结构。另外,可以在数据和程序之
间进行数据的传输。这种并行性支持在单个机器周期(计算机的工作周期)内执行强大的算术、逻辑和位处理操
作。另外,5402包括用于管理中断、重复操作和函数调用的控制机制。
先进的多总线体系结构,有三条独立的16位
数据存储总线和一条程序存储总线
● 40位算术逻辑单元(ALU),包括一个40位桶
式移位器和两个独立的40位累加器
● 17×17位并行乘法器与40位专用加法器耦合,
用于非流水线的单周期乘积/累加(MAC)操
作
● 比较、选择和存储单元(CSSU),用于Viterbi
操作符的累加/比较选择
● 在一个循环周期中,指数编码器用来计算一
个40位累加器的指数值
● 两个地址产生器,其带有八个辅助寄存器和
两个辅助寄存器算术单元(ARAUs)
● 具有总线保持功能的数据总线
● 具有1M×16位最大可寻址外部程序空间的
扩展寻址模式
● 4K × 16位片上ROM(只读存储器)
● 16K × 16位双址片上RAM(随机存储器)
● 单指令重复和块重复操作程序代码
● 块内存移动指令,用于高效的编程和数据管
理
● 带有32位长的字操作数的指令
● 具有2/3操作数读取的指令
● 具有并行存储和并行加载的算术指令
● 条件存储指令
● 中断快速返回
● 片上外设
− 软件编程等待状态发生器器和可编程组
切换
− 带有内部振荡器或外部时钟源的片上锁
相环(PLL)时钟发生器
− 两个多通道缓冲串行端口(McBSP)
− 增强型8位并行主机端口接口(HPI8)
− 两个16位定时器
− 六通道直接存储器访问(DMA)控制器
● 具有掉电模式的IDLE1,IDLE2和IDLE3指
令对功耗进行控制
● CLKOUT关闭控制以禁用CLKOUT
● 基于片上扫描的仿真逻辑,IEEE Std
1149.1†(JTAG)边界扫描逻辑
● 适用于3.3V电源(1.8V内核)的10ns单周
期定点指令执行时间(100MIPS)

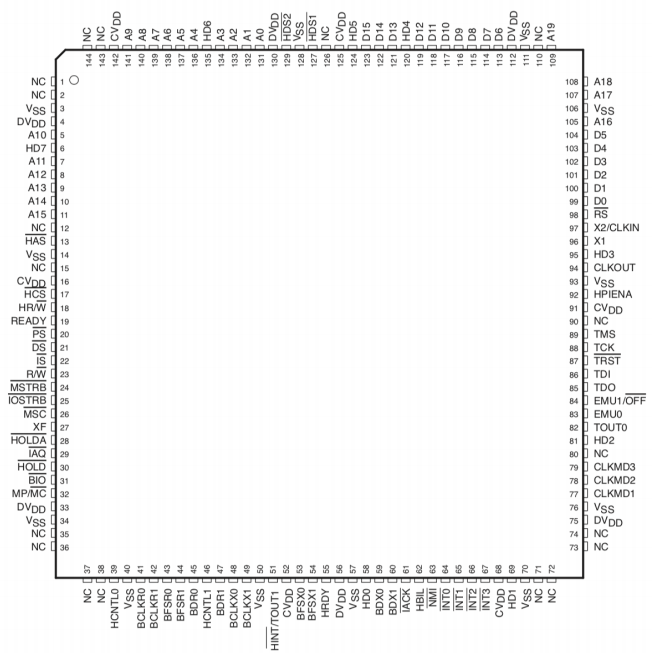

● 适用于144引脚塑料薄型四方扁平包装
(LQFP)(PGE后缀)和144引脚球栅阵
列(BGA)(GGU后缀)
