MT8324A/B 是一款低功耗，带有 QSGMII 接口的四通道以太网多口 PHY可替代RTL8215

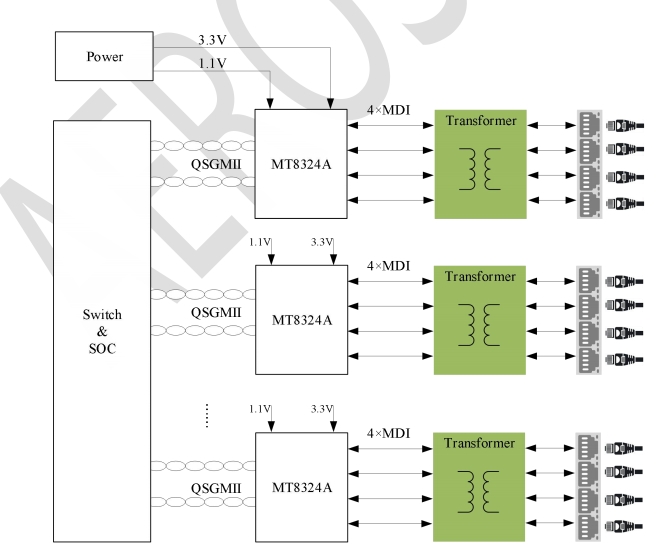

MT8324A/B 是一款低功耗，带有 QSGMII 接口的四通道以太网多口 PHY。四通道 MDI 接口支持 1000BASE-T、
100BASE-TX、10BASE-T，使用 Cat5 非屏蔽线缆，数据传输距离可达 140m，且各通道都集成了 EEE 功能。
MT8324A/B 具备 MDI 线序以及 MDI 正负极性识别的功能。MT8324A/B 每通道 MDI 可配置选用最多 3 个 LED
指示，LED 指示内容采用串行方式输出。MT8324A/B 需要 3.3V 与 1.1V 两路供电，在 1000M 速率下，单端口典型

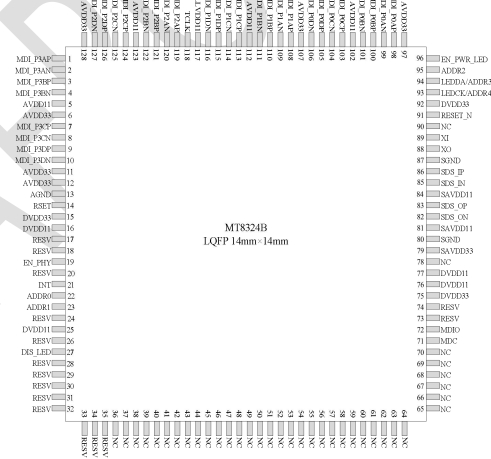

功耗 350mW。MT8324A 采用 LQFP 22mm×22mm，176 管脚封装。 MT8324B 采用 LQFP 14mm×14mm，128 管
脚封装。可Pin To Pin 替代RTL8214

MT8324A/B 的特征有：集成 4 端口 MDI；MAC 接口支持 QSGMII：支持 1000BASE-T、100BASE-TX、10BASE-T；
优异的 ESD 特性：MDI 管脚 HBM ESD rating ±10kV，非 MDI 管脚 HBM ESD rating ±8kV；支持 IEEE 802.3az Energy
Efficient Ethernet(EEE)；支持中断管脚输出；巨型帧支持可达 16k；多种复位、休眠模式；串行 LED 显示状态可配
置；多种方式的自诊断、调试检测；低功耗低成本。
