MT8311是一款单口百兆 PHY 可替代BCM5241

MT8311 是一款为适应复杂、苛刻工业应用环境而特别设计的单口百兆 PHY。它兼容 MII、RMII 接口，在 MII 模式
下，具备优秀的 Latency 延迟特性，尤其适合 EtherCAT 应用。
MT8311 只需要一路 3.3v 外置电源供电，内部产生 1.2v 供 core 模块使用。在 100M 速率下（包括 MDI 电流驱动），
典型功耗 353mW。
MT8311 为电流型驱动，具备更好的抗干扰能力，能适应不同的工业通信应用。在交叉线与直通线使用中，MDI 线
序以及 MDI 正负极性识别的功能，使得应用简易方便。
MT8311 有多种硬件配置模式，可以最大程度地满足工业以太网默认配置，不需 MDIO 寄存器初始化干预，上电即
可正常工作。
网络唤醒 WOL 与 EEE 节能功能也集成在 MT8311 内。

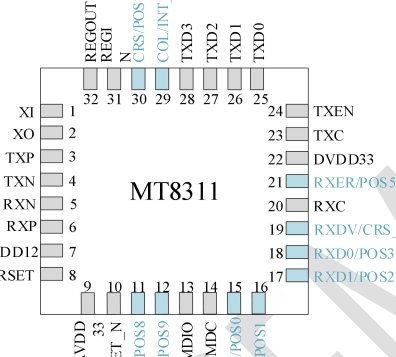

MT8311 采用 QFN 5mm×5mm，32 管脚封装。可替代BCM5241

特性
► MAC 接口 MII/RMII；支持 3.3V
► 支持 10BASE- T；100BASE-TX
► 支持 EtherCAT：
► 低延迟 Latency Tx 54ns, Rx 190 ns
► 确定性 Latency < ±2ns，power cycles
► 固定 XI 与 TXC 相位差 < ±2ns 支持 EEE 节能功能
► 优异的 EMC 特性：
► IEC 61000-4-2 ESD: ±6kV 接触放电
► IEC 61000-4-4 EFT: Class A at 4kV
► IEC 61000-4-5 浪涌±4kV
► IEC 61000-4-6 传导抗扰 10V
► EN55032 电磁骚扰 A 类
► EN55032 传导发射 A 类
► 自协商、强制模式下均支持线序与极性自适应
► 硬件管脚配置工作模式
► 多种复位、休眠模式
► 两路 LED 显示状态可配置
► 快速 Link down
► 多种方式的自诊断、调试检测 RGMII Delay 可调
应用
► 伺服驱动
► 工厂自动化
► 轨道交通
► 医疗检测设备
