CH392 以太网协议栈芯片
CH392 是以太网协议栈管理芯片，用于单片机系统进行以太网通讯。
CH392 芯片自带 10M 以太网介质传输层（MAC）和物理层(PHY)，完全兼容 IEEE802.3 协议，
内置了 IP、DHCP、ARP、ICMP、IGMP、UDP、TCP 等以太网协议栈固件。单片机系统可以方便的通
过 CH392 芯片进行网络通讯。
CH392 支持两种通讯接口： SPI 接口或者异步串口，单片机/DSP/MCU/MPU 等控制器可以通
过上述任何一种通讯接口控制 CH392 芯片进行以太网通讯。

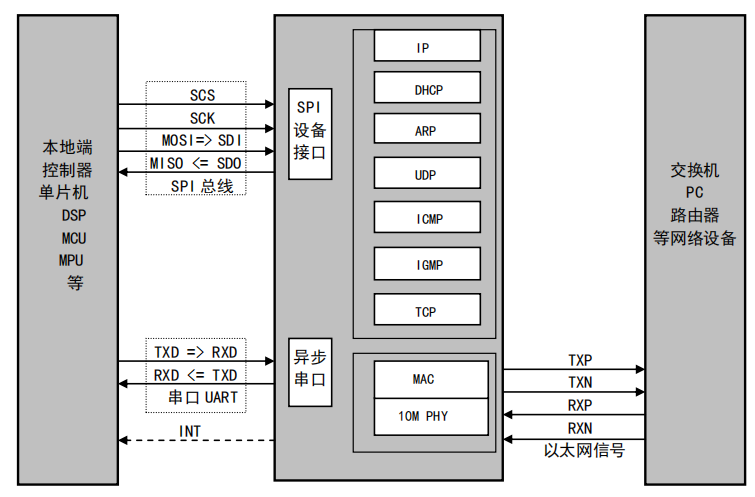

下图为 CH392 的应用框图。
CH392 是以太网协议栈管理芯片，用于单片机系统进行以太网通讯。
CH392 芯片自带 10M 以太网介质传输层（MAC）和物理层(PHY)，完全兼容 IEEE802.3 协议，
内置了 IP、DHCP、ARP、ICMP、IGMP、UDP、TCP 等以太网协议栈固件。单片机系统可以方便的通
过 CH392 芯片进行网络通讯。
CH392 支持两种通讯接口： SPI 接口或者异步串口，单片机/DSP/MCU/MPU 等控制器可以通
过上述任何一种通讯接口控制 CH392 芯片进行以太网通讯。
下图为 CH392 的应用框图。
2、特点
● 内部自带以太网介质传输层（MAC）和物理层(PHY)。
● 支持 10M，全双工/半双工自适应，兼容 802.3 协议。
● 支持 MDI/MDIX 线路自动转换。
● 内置 TCP/IP 协议簇，支持 IPv4、DHCP 、ARP、ICMP、IGMP、UDP、TCP 协议。
● 提供 4 个独立的 Socket 对，可以同时进行数据收发。
● 提供最高 8MHz 速度的 SPI 设备接口，支持连接到单片机的 SPI 串行总线。
● 提供最高 921600bps 速度的异步串口，支持连接到单片机的串行口，支持通讯波特率动态调
整。
● 内置 4KB RAM，可用于以太网数据收发，每个 Socket 收发缓冲区可以自由配置。

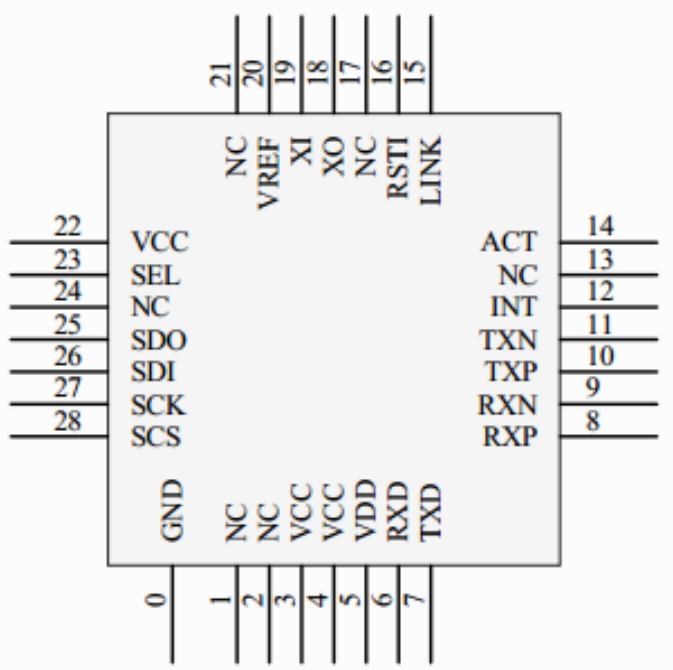

● 提供 QFN28 封装。
