KTH5774 系列 3D 摇杆/操纵杆霍尔位置传感器芯片
KTH5774是一款摇杆、操纵杆专用的3D霍尔磁感
应芯片，主要面向对线性度和可靠性要求严格的应用
场景。KTH5774基于3D霍尔技术，内部分别集成了X
轴、Y轴和Z轴三个独立的霍尔元件，能够通过测量和
处理磁通密度矢量的三个空间分量（即BX、BY和BZ）
来感知其周围任何移动的磁铁。信号链采用高精度运
放通过16 bit ADC将模拟信号转换后，提供给内置的
高性能DSP模块进行进一步数据处理。内部集成了摇
杆中心和外圈校正算法，配合可编程参数，可大大提
高摇杆出厂一致性和降低测试成本。
相较于传统的线性霍尔传感器摇杆，KTH5774直
接将磁场强度与摇杆位移成比例映射，3D霍尔摇杆采
取了一种创新的机制来确定其机械位置。它通过分析
磁场在垂直（BZ）和平行（BX、BY）方向上的比值
“BZ/BX”和“BZ/BY”，运用反正切函数（ATAN）
运算来精确实现位置解算。这种方法从基本原理上自
动校正了因间隙变化、温度影响或器件老化等引起的
磁通密度波动，不再单纯依赖于磁场的绝对强度测量，
从而克服了标准线性霍尔摇杆面临的挑战，比如对模
具 精度 、磁 铁 一致 性 和组 装精 度 的严 苛 要求 。
KTH5774型号的3D霍尔传感器正是这一技术进步的
体现，它极大改善了在实际生产中的热稳定性问题。
即使面对制造过程中难以避免的公差，例如霍尔元件
与磁体相对位置的微小偏差，该传感器依然能够展现
出卓越的线性度和稳定性，确保了在复杂或非理想条
件下依然保持高水平的性能表现。总之基于3D霍尔原
理的专用芯片KTH5774的从设计端的革新带来了更
高的精度、稳定性和适应性，减少了对外部因素变动
的敏感性，提升了整体系统的可靠性和用户体验。
KTH5774芯片内集成了两种控制方式其可以通
过一条命令即可进行切换，第一种是基于笛卡尔坐标
系（将3D算法后的结果映射到平面控制），第二种是
基于极坐标系（方位角和极径）。它们之间的区别在于
控制的逻辑和直观感受如下：
1)二维空间的平面控制方式：
控制逻辑：这种控制方法直接对应于我们熟悉
的二维平面上的点，摇杆的前、后、左、右移动分别
增加或减少对应的数值，用户通过推动摇杆沿水平或
垂直方向移动，直观地控制在平面上的前后左右行进。
直观性：对于大多数用

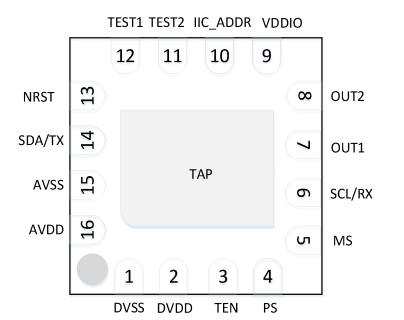

主要特性
绝对3D位置检测
磁路设计简单
温度偏移补偿
集成摇杆中点和外圈多点校准算法
支持多种工作模式和数据输出格式
支持UART通信，波特率可编程设置
支持IIC通信，快速模式400KHz
支持双路模拟输出
工作电压 2.8V ~ 5.5V
工作温度 -40 ~ +85 ℃
. 典型应用
操纵杆
