MT1674是一款 200KSPS、低功耗的 12 位ADC 可替换AD1674
MT1674 是一款 200KSPS、低功耗的 12 位模数转换器电路，单电源 5V 供
电。器件包含一个逐次逼近型开关电容 DAC、内部高精度 2.5V 基准电压、片上
振荡器电路和高速并行接口电路。转换器通过校准优化了各项非线性性能指标。
转换器的输入范围为 0~10V、±5V、0~20V、±10V，宽输入信号范围主要得益于
模数转换器前端的信号缩放网络，如图 1 所示。MT1674 针对交流参数（如 SNR
和 THD）以及更为传统的失调，增益和线性度参数进行了全面测试。
产品特征
◆ 12 位模数转换器
◆ 输出码：原码（最小值为：
12’h000，最大值为：12’h3ff）
◆ 200KSPS 吞吐率
◆ 单电源 5V 供电
◆ 输入电压范围：±5V、0~10V、
±10V、0~20V
◆ 工作温度范围：-40℃~125℃
◆ 最大功耗：70mW
◆ 片上 2.5V 基准电压
◆ 支持字/字节模式的并行接口
◆ 片上时钟电路

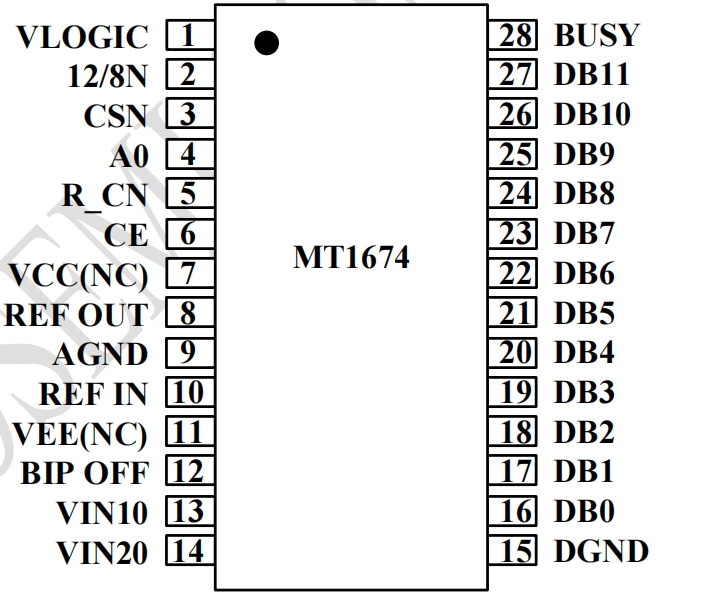

◆ 28 管脚陶瓷 DIP 封装
◆ ESD：HBM 2kV
