MT9268 16 位 125MSPS 双通道模数转换器ADC兼容 ADI 公司 AD9268 型号

本芯片是一款 16 位、125 MSPS 双通道 ADC，主要面向要求高性能、低成本、小尺寸的通信应用
场合。ADC 内核采用多级、差分流水线架构，并集成了输出纠错逻辑。芯片前端宽带差分采样保持电
路可支持用户灵活选择各种输入范围。芯片内部集成了基准电压电路。芯片具有时钟占空比调整器，
可补偿 ADC 时钟占空比的波动，保证转换器的输出性能。芯片输出形式为 CMOS 信号或 LVDS 信号。

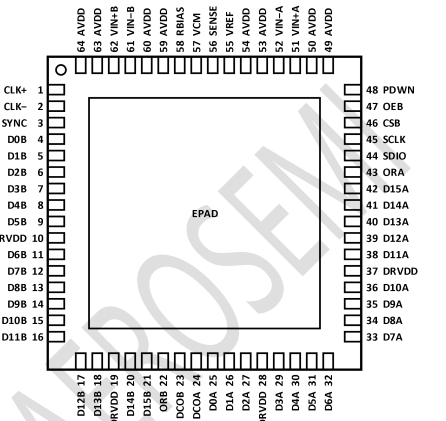

芯片具有省电模式，可降低功耗。芯片通过 SPI 接口来实现各种配置。芯片采用 QFN64 封装，额定工
作温度范围为−55°C 至+125°C 工业温度范围。芯片兼容 ADI 公司 AD9268 型号

产品亮点

 采用优化的输入采样电路，可在高频输入时

保持出色的交流性能。

 具有可选的 Dither 扰码模式，可提升小信号

输入时的线性度，或提升大信号输入时的信噪比。

 采用标准串口对芯片进行寄存器配置。

 采用并行 CMOS 或 LVDS 数据输出接口。

主要特性
 SFDR：88dBc (70MHz@125MSPS)
 SNR：78.7dBFS (70MHz@125MSPS)
 差分模拟输入−3dB 带宽：650MHz
 差分模拟输入量程：2Vpp
 通道隔离度：95dB (100MHz@125MSPS)
 电源电压：1.8V
 运行功耗：720mW (360mW/通道)
 数据接口：CMOS/LVDS 接口
 封装：QFN64 (9mm × 9mm)
典型应用
 无线通信系统
 智能天线系统
 软件无线电
 宽带数据应用
 医疗超声设备
 雷达和航空系统
