AS7634 18 Bit 670ksps 单通道模数转换器AS7634可替代AD7634
AS7634是一个18位电荷再分布式逐次逼近
型模数转换器。该芯片可通过硬件或专用的只写
串口来配置输入范围和工作模式。本产品包含一
个高速18位采样ADC，一个内部转换时钟，一个
内部电压基准（以及缓冲器），纠错电路和串/并
行系统接口。当_CNVST信号端的下降沿来到时，
电路对IN+、IN-信号端进行采样。本产品一大特
色是可以配置四种不同的模拟输入范围以及三
种不同的工作模式：弯曲模式，能够实现最快的
转换速率；正常模式，能够实现最快的异步转换
速率；脉冲模式，其功耗与转换速率近似呈线性
关系。芯片工作温度范围为-40～85°C。与国外产
品AD7634管脚兼容，可实现替代。
1 主要特征：
转换位数：18 Bit
时钟频率：670 KSPS
电源电压：±15 V
功耗：225mW
SFDR：110dB@2kHz 输入
SNR：100dB@2kHz 输入
可选片内抖动
ADC 内部基准电压源 5V
数字通讯电压 3.3V
封装：LQFP-48
2. 典型应用
CT 扫描
频谱分析
伺服控制系统
数据采集
仪器仪表
Σ-Δ替代
3 产品描述
本产品是一个18位电荷再分布式逐次逼近
型模数转换器。该芯片可通过硬件或专用的只写
串口来配置输入范围和工作模式。本产品包含一
个高速18位采样ADC，一个内部转换时钟，一个
内部电压基准（以及缓冲器），纠错电路和串/并
行系统接口。当_CNVST信号端的下降沿来到时，
电路对IN+、IN-信号端进行采样。本产品一大特
色是可以配置四种不同的模拟输入范围以及三
种不同的工作模式：弯曲模式，能够实现最快的
转换速率；正常模式，能够实现最快的异步转换
速率；脉冲模式，其功耗与转换速率近似呈线性
关系。芯片工作温度范围为-40～85°C。与国外产
品AD7634管脚兼容，可实现替代。

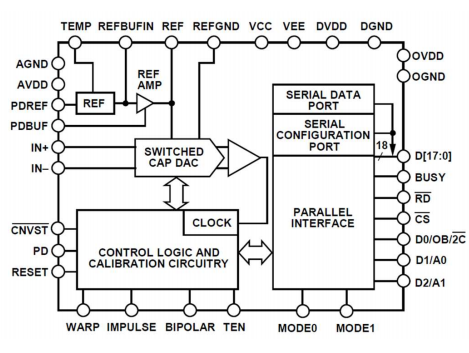

芯片的内部结构框图如下：
4 产品亮点
可通过编程对输入范围和工作模式进行
选择。
吞吐量快。
串行或并行接口。
出色的线性度。
