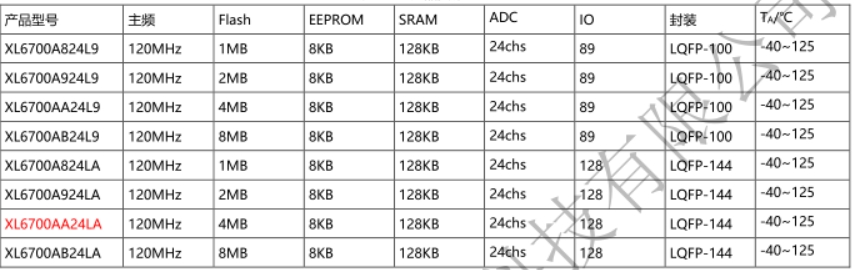

XL6700A824L9 可Pin 替换S32K146
XL6700A系列产品是一款基于ARM Cortex-M3内核,可选的DSP+FPU,主频高达160MHz,满足AEC-Q100可靠性标准和ISO 26262 ASIL-B功能安全等级的汽车级通用微控制器MCU,搭配丰富外设及灵活的时钟控制机制,提供具有可扩展性的解决方案,此外支持MDK等开发工具,提供BLDC电机控制等参考设计,帮助客户快速入手。提供LQFP100/144两种封装形式,可广泛应用于汽车车身、座舱、车灯、新能源以及电机控制等应用领域。
关键功能
内核及性能
– ARM® Cortex-M3,32 位 MCU;
– 最大至 120 MHz 内核频率;
– 基于 ARMv7-M 架构和 Thumb 2 技术的指令集;
– 可嵌套向量的中断控制器 (NVIC)。
直接内存存取(DMA)
– 8 通道;
– 支持外设到存储器、外设到外设、存储器到存储器、存储器
到外设 4 种控制模式。
时钟
– 4~48MHz 晶振;
– 内部 64MHz 高速 RC 振荡器(±1%);
– 内部 8MHz 中速 RC 振荡器;
– PLL 最大输出 120MHz;
– 内部 32KHz 低速 RC 振荡器(±10%);
– 外设拥有独立于系统时钟的时钟。
模拟模块
– 1 个 12 位模数转换器(ADC);
a) 24 个外部通道 + 3 个内部通道;
b) 2.5Msps 采样率;
c) 转换范围:0~3.6V;
– 1 个低功耗模拟比较器(ACMP),可编程输入和输出;
– 1 个 12 位 DAC,可在停止模式下通过采样和保持模式实现
低功耗运行。
存储器
– Flash 支持 1/2/4/8/16/32/64MB(带 ECC);
– 128 KB SRAM(带 ECC);
– 8KB EEPROM。
电源管理
– 电压范围:2.7V~3.6V;
– 上电/掉电复位(POR/PDR);
– 可编程欠压复位(BOR);
– 可编程电压检测器(PVD);
– 低功耗模式:睡眠、停止、待机、关断。
安全性和可靠性
– 每颗芯片拥有 96 位唯一标识(ID)号;
– 内部看门狗(WDOG):带独立时钟源;
– 外部看门狗(EWM);
– 循环冗余校验(CRC):8,16 或 32 位,可编程模块;
– 错误检测和纠正(ECC):Flash & SRAM 带 ECC 功能;
– 存储器保护单元(MPU);
– 安全(SEC):支持安全硬件扩展(SHE)和安全启动
(Secure boot)。
人机接口
– 最多 128 个通用输入/输出(GPIO);
– 所有 I/O 可映射外部中断;
– 全部为 5V 耐压 I/O(工作电压最大 3.6V)。
定时器
– 4 个 4 通道的 16 位弹性定时器(FTM)/PWM;
– 1 个 4 通道的 32 位低功耗周期性中断定时器(LPIT);
– 1 个实时时钟(RTC);
– 定时器预分频(Timer pre-scale)。
通信接口
– 4 路 SPI 接口;
– 3 路 UART 接口,均兼容 LIN 接口;
– 1 路 I2C 接口;
– 4 路 CAN 接口,支持 CAN 2.0A、2.0B,2 路支持 CAN FD。
封装选项
– 144 引脚 LQFP;
– 100 引脚 LQFP;
温度选项
– –40°C~125°C。
