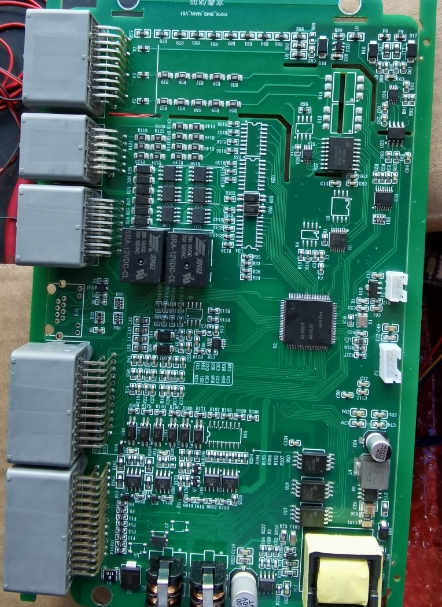

XL6700A824L9 集成4路CAN 可替代S32K146系列

内核及性能
–ARM® Cortex-M3，32 位 MCU；
–最大至 120 MHz 内核频率；
–基于 ARMv7-M 架构和 Thumb 2 技术的指令集；
–可嵌套向量的中断控制器 （NVIC）。
• 直接内存存取（DMA）
–8 通道；
–支持外设到存储器、外设到外设、存储器到存储器、存储器到外设 4 种控制模式。
• 时钟
–4~48MHz 晶振；
–内部 64MHz 高速 RC 振荡器（±1%）；
–内部 8MHz 中速 RC 振荡器；
–120~240MHz PLL；
–内部 32KHz 低速 RC 振荡器（±10%）；
–外设拥有独立于系统时钟的时钟。
• 模拟模块
–1 个 12 位模数转换器（ADC）；
a) 24 个外部通道 + 3 个内部通道；
b) 2.5Msps 采样率；
c) 转换范围：0~3.6V；
–1 个低功耗模拟比较器（ACMP），可编程输入和输出；
–1 个 12 位 DAC，可在停止模式下通过采样和保持模式实现低功耗运行。
• 存储器
–Flash 支持 1/2/4/8/16/32/64MB（带 ECC）；
–128 KB SRAM（带 ECC）；
–8KB EEPROM。
• 电源管理
–电压范围：2.7V~3.6V；
–上电/掉电复位（POR/PDR）；
–可编程欠压复位（BOR）；
–可编程电压检测器（PVD）；
–低功耗模式：睡眠、停止、待机、关断。
• 安全性和可靠性

–每颗芯片拥有 96 位唯一标识(ID)号；

–内部看门狗（WDOG）：带独立时钟源；

–外部看门狗（EWM）；

–循环冗余校验（CRC）：8，16 或 32 位，可编程模块；

–错误检测和纠正（ECC）：Flash & SRAM 带 ECC 功能；

–存储器保护单元（MPU）；

–安全（SEC）：支持安全硬件扩展（SHE）和安全启动（Secure boot）。

• 人机接口

–最多 128 个通用输入/输出（GPIO）；

–所有 I/O 可映射外部中断；

–全部为 5V 耐压 I/O（工作电压最大 3.6V）。

• 定时器

–4 个 4 通道的 16 位弹性定时器（FTM）/PWM；

–1 个 4 通道的 32 位低功耗周期性中断定时器（LPIT）；

–1 个实时时钟（RTC）；

–定时器预分频（Timer pre-scale）。

• 通信接口

–4 路 SPI 接口；

–3 路 UART 接口，均兼容 LIN 接口；

–1 路 I2C 接口；

–4 路 CAN 接口，支持 CAN 2.0A、2.0B，2 路支持 CAN FD。

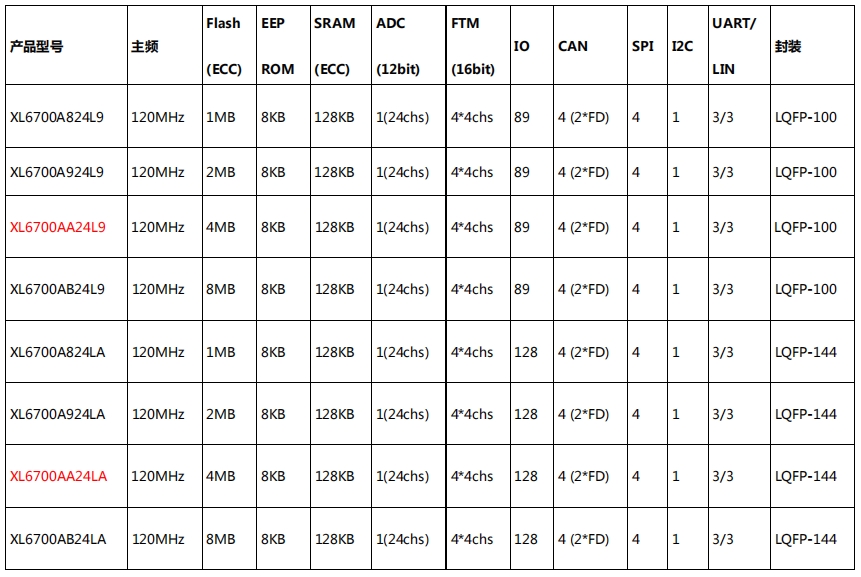

• 封装选项

–144 引脚 LQFP；

–100 引脚 LQFP；

• 温度选项

––40°C~125°C。
