MS1636B 超低功耗的无线通信蓝牙 MCU 芯片

MS1636B (神农) 是一款高可靠，高性能，低成本，超低功耗的无线通信 MCU 芯片。该芯片不仅集成一个可以
工作到高达 64MHz 的 32 位的精简指令集的(RISC)的高效处理器，还集成一个功能丰富的蓝牙 5.1 通信收发模
块。使其应用场景大大拓宽。MS1636B 的开发环境兼容主流通用嵌入式 MCU 业态，其内部塔配 4Mbit 工业级
FLASH 作为程序和数据储存空间，并配有 144KBytes 的客户可用 SRAM，易于方案开发商(IDH) 得心应手的开
发目标产品。MS1636B 拥有多达 23 个 GPIO 可以更好的满足 IDH 对应外设的管理要求。
同时，巨微公司自主知识产权的蓝牙通信协议栈，也可以提供更灵活的无线收发需求。特别是在各种短距离组网
应用，包括蓝牙自组网（BLE-Mesh），无主组网（BLE-AdHoc），无线 BMS 组网（MG-WBMS），并且不需
要更多的外部器件。MS1636B 提供多种低功耗工作模式。满足从高性能要求，到低功耗要求的各种工业物联网
和高可靠场景的产品设计要求。

内核与系统
 32 位 RISC 指令集通用处理器系统，最高频率
可达 64MHz
 支持 SWD 串口调试协议
存储器
 144KByte SRAM
 6KByte Boot ROM
 512KByte Flash
电源、复位
 工作电压范围: 2.0V ~ 3.6V
 POR (上电复位)
时钟
 外部高速晶体振荡器: 16MHz
 内部高速 RC 振荡器: 2MHz 和 16MHz
 内部低速 RC 振荡器: 32.768KHz
 内部高速 PLL 时钟：64MHz
系统功耗
 蓝牙接收模式： 18.5mA @3.3V
 蓝牙发射模式: (0dBm) 18.5mA@3.3V
 Standby 模式： Typ. 1uA (GPIO 唤醒)
蓝牙通信
 支持蓝牙 BLE5.1：125K/500K/1M/2Mbps
 接收灵敏度：
 -95 dBm @1Mbps
 -93 dBm @2Mbps
 -97 dBm @500Kbps
 -100 dBm @125kbps
 发射功率： 3dBm(max)
 支持单端射频天线输出
 集成全部蓝牙协议处理所需通信软硬件数据包
处理引擎
其他接口
 2 个 I2C-M/S 接口
 2 个 SPI 接口
 2 个 UART (可支持 IrDA)
 1 个 I2S 接口
12 位精度数据采集 ADC
 采样率数据率最高可达 250kbps
 内嵌模拟输入信号缓冲器
 支持 6 通道
定时器/计数器
 TIMER：4 个 32bit
 LPTIMER ：32KHz 直接计数
 PWM：6 个通道，可以实现死区控制
系统外设
 DMA：支持最多 32 个多路复用通道
 看门狗定时器： WDT，IWDT
 系统节拍定时器
 最多支持 23 个 GPIO
安全及运算加速单元
 支持代码加密
 随机数发生器 (RNG)
工作条件
 温度范围: - 40˚C 至 85˚C
可靠性
 工业级可靠性品控
 内嵌工业级 Flash
应用场合
 蓝牙自组网（BLE-SigMesh）连接
 主从无主组网（BLE-AdHoc）连接
 无线 BMS 组网（MG-WBMS）连接
 BMS 二级保护主控和无线连接
 其他高可靠 IoT 场景
订购信息

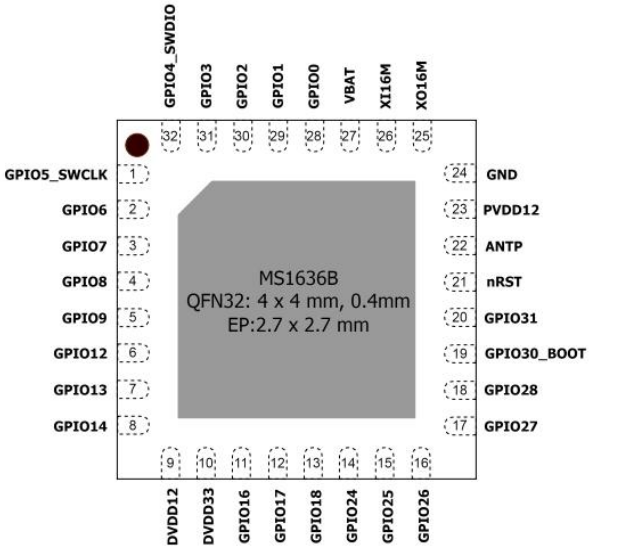

 MS1636B-4Q32A : QFN4x4x0.75-32 (4mm x
4mm x 0.75mm, 0.4mm 脚距)
