GC9003内部合封32M SDRAM 1M Flash 集成GPU图型加速器专用于人机交互、TFT串口屏、工业控制屏、汽车仪表等

专用 GPU 芯片：内置速显微自研的图形显示芯片GC9003，快速的图形，刷新速率，可显示任意中心旋转、系统动画、自定义动画等复杂界面。
零代码开发：图形化界面开发环境，用户像做 PPT 一样，通过点击鼠标、输入坐标、拖动画面进行界面设计，支持在线仿真显示效果，美工就能完成复杂界面开发。
系统可靠性高：AHMI仪表产品通过了严苛的汽车级可靠性试验，AHMI串口屏是基于相同平台的同系列产品拓展，开机速度快，系统稳定性高，长期运行不卡死。

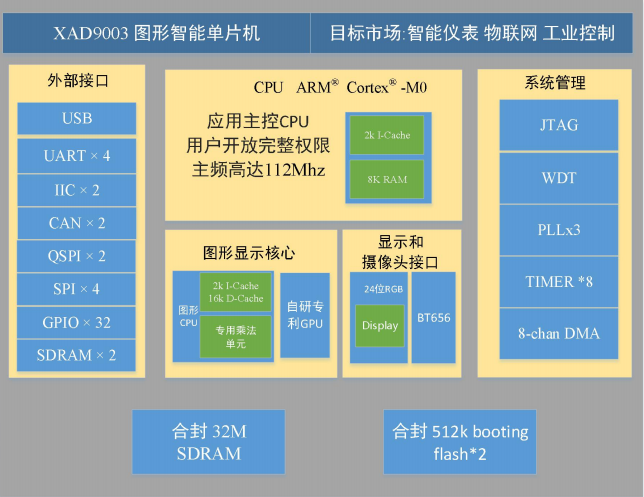

处理器配置
双核 CortexM0 处理器
单核 AHMI GPU 处理器
 存储器配置
片内集成：
16/32MB SDRAM
2x 512KB Flash
片外访问：
8MB512MB Qspi Nor(Nand) Flash
 访问控制
针对 CPU0：
512KB 内置 Flash 可编程存储器（通过 2KB
ICache 访问）8KB SRAM 1MB SDRAM
针对 CPU1：
512KB 内置 Flash 可编程存储器（通过 2KB
ICache 访问）
1MB SDRAM（通过 16KB DCache 访问）
128MB512MB Nand Flash 空间
针对 GPU：
14/30MB SDRAM
128MB512MB Nand Flash 空间
时钟、复位核电源管理
1.2V 内核电压，3.3V IO 电压
8MHz 外部晶振
32kHz 外部晶振
 低功耗
划分为工作电源域和 RTC 电源域
CPU0 的 8KB SRAM 位于 RTC 电源域，支持
掉电数据保存
RTC 电源域支持 CAN 唤醒
低功耗状态下功耗 40μA
 1 个 10 位 ADC
转换范围：0V3.3V

转换时间：40μS

通道数：410

 处理器工作频率高达 112MHz，AHMI GPU 工作

频率高达 112MHz

 IO 引脚配置

32 个可配置为开漏模式的 GPIO 引脚

GPIO 引脚可响应边沿或电平中断源触发
兼容 5V 电平
 定时器
10 个 16 位通用定时器，支持向上计数、向下
计数、自动重载模式
 通信接口
2 个 I2C
4 个 USART
4 个 SPI，其中一个复用为 I2S
2 个 CAN，低功耗模式下支持 CAN 唤醒
1 个 USB 2.0 Full Speed
1 个 USB 2.0 Full Speed OTG
 封装形式
BGA132
 软件支持
CPU0：使用案例
CPU1：AHMI 图形操作系统
UI 设计：云端开发的图形化 AHMI IDE
