CYX4S045 型 嵌入CPU 核的大规模FPGA 可替换Xilinx 的XC7Z045-FFG900

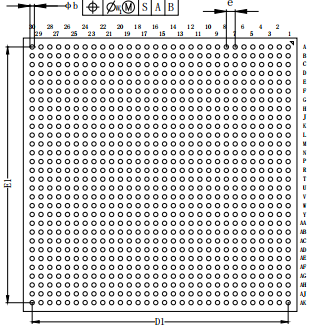

产品特点

 处理系统端（PS）：

 双核ARM Cortex-A9 应用处理器：

每个CPU 2.5DMIPS/MHz

频率高达800MHz

计时器和中断控制器

NEON 处理引擎

单双精度向量浮点运算单元（VFPU）

 缓冲存储器：

32 KB 1 级4 路组关联指令和数据缓存（每个CPU 独立）

512 KB 8 路组关联二级缓存（在CPU 之间共享）

支持字节奇偶校验

 片上存储器：

片上启动ROM

256KB 片上RAM（OCM）

支持字节奇偶校验

 外部存储器接口：

支持16 位、32 位DDR3、DDR3L 内存

支持32 位ECC 模式

多协议动态内存控制器

 8 通道DMA 控制器：

支持内存到内存、内存到外设、外设到内存以及发散-聚合模式

第1 页

 I/O 外设、接口：

128 个I/O

支持双10/100/1000 三速以太网MAC 外设

支持双USB 2.0 OTG 外设

支持双CAN 2.0B 标准的CAN 总线接口

支持双SD/SDIO 2 .0/MMC3 .31 控制器

支持双附有三个外设片选的全双工SPI 端口

支持双高速UART，最高可达1Mb/s

支持双主从I2C 接口

具备54 位多路复用I/O，并可通过PL 端扩展I/O 数量

 互联架构：

PS 内以及PS 和PL 之间可高带宽互连

基于ARM AMBA AXI 协议互连

支持QoS，用于延迟及带宽控制

 可编程逻辑端（PL）：

 可编程逻辑单元：350000

 查找表（LUT）：218600

 Flip-Flops：437200

 Block RAM（36Kb）：19.2Mb（545 个块）

 DSP Slices：900

 GTX：16

 SelectIO：212 个高范围I/O，150 个高性能I/O

 PCI Express：Gen2 x8

 工作温度：-40℃～85℃

产品用途及应用范围

CYX4S045 是集成了处理系统与可编程逻辑的SoC 器件

将ARM 处理器的软件可编程性与FPGA 的硬件可编程性集成在一起，

为电子通信、无线、网络、视频和数字信号处理提供完整的解决方案。
