PTH0361N1G4P6K 是一款LED 驱动器组成的 SOC 芯片系列产品

PTH036x内部是由一个低功耗 32bit MCU，与一个 LED 驱动器组成的 SOC 芯片系列产品。
32bit MCU 的最高工作频率达 48MHz。内置多达 16KB 的 MTP 存储器, 2KB 的 SRAM 和 128B 的 EEPROM，多功能复用的 GPIO
端口和丰富外设: 包含 1 个 12 位的 ADC，1 个高级定时器（内部使用，提供驱动 PWM 信号），2 个基本 16 位定时器和 1 个低功
耗定时器。还包含了标准的通信接口：1 个 SPI 接口和 2 个 UART 接口。
内置的 LED 驱动器最多可驱动 144 个 LED 点（32 脚或以上时）。由于使用了先进的扫描方式，144 个 LED 点只需要使用 18 只
引脚即可完成。因此大大降低了引脚数量要求，缩小了封装引脚数量和大小，从而降低了成本和体积。
PTH036x 系列产品的工作温度范围为 -40℃~+85℃。适合大部分室内室外的非车规产品使用。

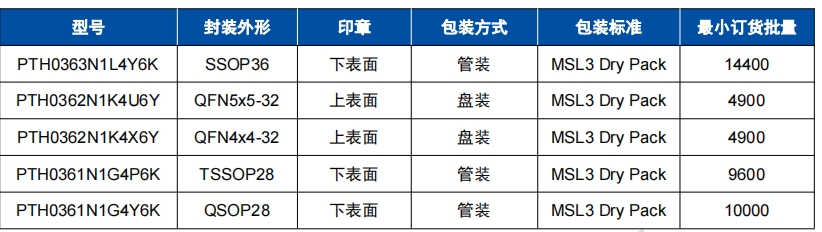

PTH036x 系列产品提供了 SSOP36（PTH0363），QFN4x4-32 和 QFN5x5-32（PTH0362），QSOP28 和 TSSOP28（PTH0361）
多种封装选择，最多可提供 16 个快速 GPIO 端口。特别适用于需要低成本，同时对产品的品质和体积有要求的消费类产品，如电
子烟，两轮车显示面板，温湿度控制板等需要控制大量 LED 显示的应用。

特点
整体工作条件
 工作电压 3.0V ~ 5.5V
 工作温度范围: - 40˚C 至 85˚C
内核与系统
 32 位 Cortex-M0+处理器内核，工作频率可达 48MHz
 一个 24 位系统定时器
存储器
 16K Bytes 嵌入式 MTP 存储器
 2K Bytes SRAM
 128 Bytes 内置 EEPROM
LED 驱动器
 PTH0362 及 PTH0363 最多可控制 144 个 LED 点
 PTH0361 最多可控制 72 个 LED 点
 8 级辉度（占空比）可调
 具有开路检测功能，保证部分 LED 开路时，显示不受影响
时钟、复位和电源管理
 上电/断电复位(POR/PDR)、可编程电压检测器（PVD）
 内嵌经出厂调校的 48MHz 的 RC 振荡器
 内嵌经出厂调校的 32KHz 的 RC 振荡器

4~25MHz 高速晶体振荡器
 产生 CPU 时钟的 PLL
低功耗
 睡眠和深度睡眠状态
1 个 12 位的模数转换器
 最快 1μs 转换时间
 多达 5 个输入通道
 独立编程的采样时间
 内置 2.0V 参考电压产生器
多达 16 个快速 GPIO 端口
 多功能的数字/模拟复用 IO
 所有 I/O 口都可以作为外部中断输入
 驱动电流达 26/36mA @Vdd=5V
多达 5 个定时器
 1 个 16 位 4 路带死区控制和紧急刹车的，用于电机控制的
PWM 高级控制定时器（内部固定连接到预驱动器）
 2 个 16 位的基本定时器
 1 个 16 位低功耗定时器
 1 个独立看门狗定时器
多达 3 个通信接口
 1 个 SPI 接口
 2 个 UART 接口(支持 IrDA 接口和调制控制)
CRC 计算单元
96 位的芯片唯一代码
调试模式
 串行调试接口(SWD)
