MT9253 14 位 125MSPS 四通道模数转换器ADC兼容 ADI 公司 AD9253

本芯片是一款 14 位、125 MSPS 四通道 ADC，主要面向要求高性能、低成本、小尺寸的通信应用
场合。ADC 内核采用多级、差分流水线架构，并集成了输出纠错逻辑。芯片前端宽带差分采样保持电
路可支持用户灵活选择各种输入范围。芯片内部集成了基准电压电路。芯片具有时钟占空比调整器，
可补偿 ADC 时钟占空比的波动，保证转换器的输出性能。芯片输出为串行 LVDS 信号。芯片具有省电
模式，可降低功耗。芯片通过 SPI 接口来实现各种配置。芯片采用 QFN48 封装，额定工作温度范围为
−55°C 至+125°C。芯片兼容 ADI 公司 AD9253 型号

 采用紧凑的封装实现四通道 ADC。
 通过优化设计，实现低功耗特性。
 采用优化的输入采样电路，可在高频输入时
保持出色的交流性能。
 采用标准串口对芯片进行寄存器配置。
 采用串行 LVDS 数据输出接口，简化板级。
主要特性
 SFDR：89dBc (128MHz@125MSPS)
 SNR：77.6dBFS (128MHz@125MSPS)
 差分模拟输入−3dB 带宽：650MHz
 差分模拟输入量程：2Vpp
 通道隔离度：93dB (100MHz@125MSPS)
 电源电压：1.8V
 运行功耗：710mW (178mW/通道)
 数据接口：LVDS 接口

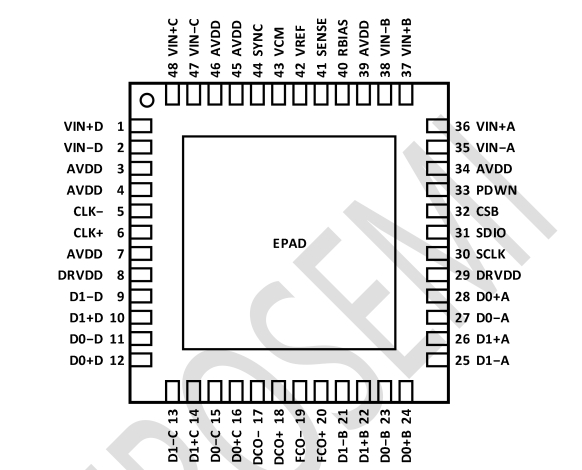

 封装：QFN48 (7mm × 7mm)
典型应用
 无线通信系统
 智能天线系统
 软件无线电
 宽带数据应用
 医疗超声设备
 雷达和航空系统
