MT9747是一款16 位 250MSPS 双通道数模转换器(DAC）可替代AD9747

MT9747一款 16 位、250 MSPS 双通道 DAC。其内部包含：外部数据接收电路、时钟接收电路、
数字译码电路、电压基准电路、DAC 内核电路等主要模块。其中 DAC 内核采用电流舵结构，并提供
基带模式和混频模式两种工作方式。芯片适用于直接变频传输的应用场合，具有增益与失调补偿功能。
芯片具备混频输出模式，可将信号能量从基频移至镜像频率，使得在高于奈奎斯特频率范围也可以实
现模拟输出合成。芯片利用 CMOS 接口实现数据输入。芯片输出电流可在 8mA 至 32mA 范围内调整。
芯片采用 1.8V 和 3.3V 电源供电。芯片通过串行外设接口 SPI 接口来实现配置功能。DAC 的工作温
度范围为−55℃至+125℃，与国外产品 AD9747 管脚兼容，可实现替代。

主要特性
 转换位数：16 Bit
 时钟频率：250 MSPS
 输出电流：8 ~ 32 mA
 电源电压：1.8V、3.3V
 功耗：310 mW
 数据接口：包含双端口的 CMOS 输入或选择
交错式单端接口
 SFDR：78dBc@50MHz 输出
 IMD3：82dBc@50MHz 输出
 NSD：-162dBm/Hz @50MHz 输出
 内部辅助 10 位电流 DAC 具有源电流/吸电流
能力，用于消除外部失调零点

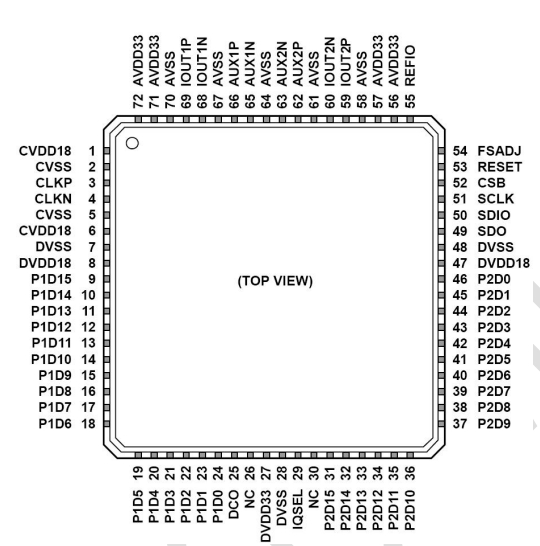

 封装：QFN72
产品亮点
 低噪声与低互调失真（IMD），可合成高质量
宽带信号。
 采用特殊开关输出结构，可以增强动态性能。
 可编程电流输出与双辅助 DAC 既提供灵活
性，同时增强系统功能。
典型应用
 无线通信： WCDMA 、 CDMA2000 、
TD-SCDMA、WiMAX
 宽带点对点通信
 RF 信号发生器
 任意波形发生器
 仪器仪表和自动测试设备
 雷达和航空系统
