CL4651 16Bit DAC 可替换DAC80501

CL4651 数模转换器（DAC）为 16 位高精度、低功耗、电压输出器件。CL4651 按设计要求具有单调性，
可提供低于 1LSB 的线性度。器件包括一个 2.5V、5ppm/˚C 内部基准，可提供 1.25V、2.5V 或 5V 的满量程
输出电压范围。CL4651 采用了上电复位电路，可确保 DAC 输出以零电平或中间电平上电，并在向器件写入
有效代码之前一直保持该电平。这类器件消耗 1mA 低电流，并具有断电功能，可在 5V 时将电流消耗降至
1.6µA（典型值）。CL4651 的数字接口可通过 SPI2C 引脚配置为 SPI 或 I2C 模式。在 SPI 模式下，CL4651 使
用一个在高达50MHz的时钟频率下运行的通用3线制串行接口。在I2C模式下，CL4651支持标准（100kbps）、
快速（400kbps）和快速+（1.0Mbps）工作模式

特点：

• 16 位性能：1LSB INL 和 DNL
• 电源电压范围：3.0～5.5V
• 缓冲输出电压范围：1.25V、2.5V 或 5V
• 极低功耗：1mA
• 内部集成 2.5V、5ppm/˚C 精密基准
• 可选串行接口：
• 3 线制，兼容 SPI，高达 50MHz
• 2 线制，兼容 I2C
• 上电复位：零电平或中间电平
• 温度范围：–40～+85˚C

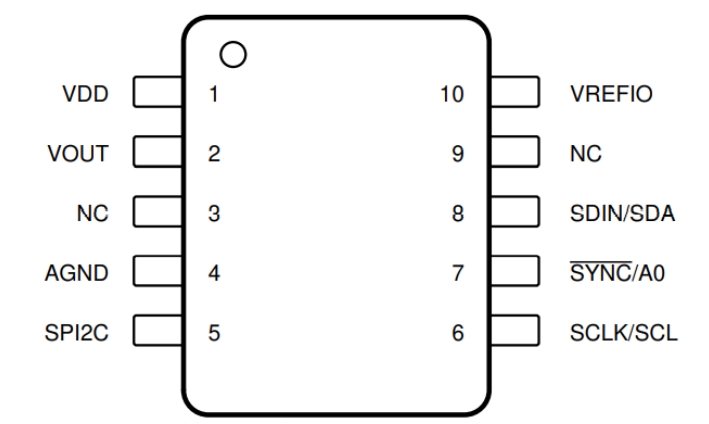

• 封装：10 引脚 MSOP-10 或 8 引脚 DFN-8

应用
• 示波器（DSO）
• 半导体测试
• 数据采集（DAQ）
• LCD 测试
• 小型蜂窝基站
• 模拟输出模块
• 过程分析（pH、气体、浓度、力和湿度）
• 直流电源、交流电源、电子负载
