TS3260

TS3260 是一款超低功耗、高集成度、高性能、适用于 Sub-1GHz 频段无线应用的射频收
发器。它具有 1.8V - 3.6V 较宽的输入电压范围，最大发射功率可达到 20dBm，最低灵敏
度可达-120dBm。它支持 OOK、(G)FSK 等多种调制方式，以及多种数据包格式和编解码
方式，可以灵活的满足各类低功耗、自组网应用的需求。

主要特性
▪ 工作模式：独立射频收发芯片，通过 SPI 接口与主控芯片通信
▪ 频率范围： 240 - 960 MHz
▪ 发射功率：最大 20 dBm
▪ 接收灵敏度： - 120 dBm @ 1.2kbps / 433.92MHz
- 100 dBm @ 100kbps / 433.92MHz
▪ 饱和接收功率： 20 dBm
▪ 码率范围： 0.5 – 300kbps (速率可配)
▪ 调制方式： OOK，(G)FSK，(G)MSK
▪ 工作电压： 1.8V – 3.6V
▪ 工作电流：发射电流
75mA @ +20dBm，433.92 MHz，FSK
24mA @ +13dBm，433.92 MHz，FSK
接收电流
8.3mA @ 433.92 MHz，FSK（高灵敏度）
7.8mA @ 433.92 MHz，FSK（低功耗）
▪ 睡眠电流： uA，深度睡眠
uA，普通睡眠
▪ 特色功能：支持直通模式和包模式，可配置包处理机制及 64-Byte FIFO
支持前向纠错 (FEC) ，数据白化编解码 (Data Whitening)
支持自动频率校准 (AFC)
支持空闲信道评估 (CCA)
支持 MESH 自组网应用
支持跳频应用
▪ 符合 FCC/ETSI 标准、RoHS 标准

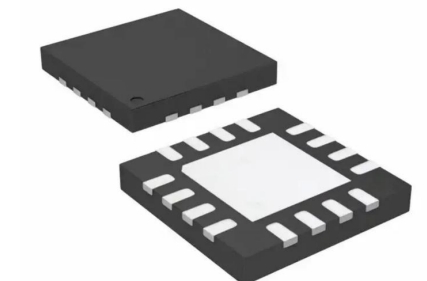

▪ QFN16 封装
应用领域
▪ 智慧城市应用
▪ 智能光伏场景
▪ 智能抄表和计量系统
▪ 家庭楼宇自动控制
▪ 遥控报警和安防系统
▪ 无线照明控制系统
▪ 工业遥控系统
▪ 无线数据传输
▪ 多功能遥控器
