TS3020 超低功耗三通道低频无线唤醒 ASK 接收芯片

TS3020 是一款三通道、超低功耗的 ASK 接收芯片，可检测 30 ~ 300KHz 范围的 LF（低频）
载波频率数据并触发唤醒信号，唤醒之后 MCU 可通过 IO 实时采集后续接收到的数据，也可以通过
SPI 或 I2C 直接从寄存器读取（最多保存 8 字节数据）。三个独立通道可以配置成不同的唤醒模式，
每个通道都具有 RSSI 检测功能。TS3020 内部集成时钟信号发生器，时钟源可来自于内部 RC 振荡
器、外部输入时钟或晶体振荡器（外挂无源晶振）。内部 RC 振荡器已校准到 32KHz，用户无需进行
外部校准就能让芯片发挥出最佳性能。该芯片支持多种数据率的配置，支持曼彻斯特编码方式。
TS3020 可对多种唤醒模式进行配置，还可以调节接收灵敏度，确保在各种应用环境下能实现可
靠唤醒。内部集成 LC 振荡器，方便用户对 LC 天线的谐振频率进行调节，从而获得最佳性能，LC 天
线调谐支持内部自动校准（默认）和外部辅助校准两种模式。

⚫ 功能特点
-三个独立天线通道：X/Y/Z 轴
-载波频率范围：30 ~ 300KHz
-唤醒距离：大于 10m
-Pattern：码值和长度可配置
-接收数据：可通过 SPI 或 I2C 读取（最长 8
字节），或通过 IO 输出
⚫ 超低功耗
-三通道轮询扫描模式：2.9μA
-三通道间歇运行模式：2.1μA
-单通道间歇运行模式：1.7μA
⚫ 接收
-接收灵敏度：< 70μVrms
-接收灵敏度可调节：天线阻尼
-支持数据率：1 ~ 8kbps
-支持误触发计数
⚫ LC 天线
⚫ 工作模式
-标准监听模式：多通道持续运行
-轮询扫描模式：多通道轮询扫描运行
-间歇运行模式：多通道间歇运行

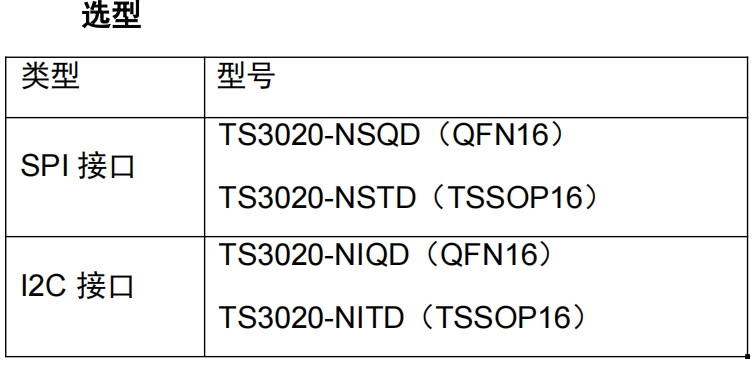

⚫ 接口
-SPI：Mode0，速率最高 8Mbps
-I2C：速率最高 400kbps
-支持外部复位
⚫ 电气参数
-工作电压：2 ~ 3.6V
-工作温度：-40 ~ 85°C
-ESD 保护：±4KV（HBM）
-支持内部自动调谐
-支持外部辅助调谐
⚫ 编码方式
-支持曼彻斯特编码方式
⚫ 时钟
-内部集成高精度 RC 振荡器
-无需校准
-支持外部无源晶振
-支持外部输入时钟
⚫ 开发支持
-SDK：软件、文档、工具、参考设计
-EVB 硬件开发板
-发射器
