CLA2177是一款双路低失调运算放大器可替代ADA4077

CLA1177(单路)，CLA2177(双路),CLA4177(四
路）是一款低失调运算放大器，具有较高输入阻抗，
输出摆幅可以达到电源轨的200mV内。其输入共模电
压的范围包括至负电源轨。并且使用Trim技术对失调
电压进行校正，因此具有非常低的失调电压（典型值
50μV）。
芯片支持单电源和双电源供电。单电源供电时，
其电源电压的范围为+4V至+36V；双电源供电时，其
电源电压的范围在±2V至±18V。

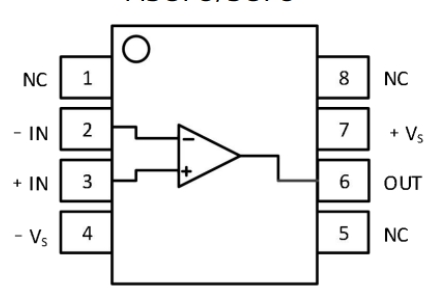

CLA1177的封装类型主要有SOT23-5，SOP-8和
MSOP-8和CLA2177的封装类型主要有SOP-8和
MSOP-8，CLA4177的封装类型主要有SOP-14和
TSSOP-14。所有封装类型的可以工作在-40℃至
+125℃。

特性
低失调电压：50μV（典型值）
零漂移：0.5μV/℃
高DC精度
▪开环增益(AVOL)：120dB
▪电源抑制比（PSRR）：110dB
▪共模抑制比（CMRR）：110dB
增益带宽积：4MHz
静态电流：400μA（典型值）
电源电压范围：±2V至±18V
输出轨对轨
输入可至负电源轨
典型应用
桥式放大器
应力计
传感器应用
温度测量
电子秤
医疗设备
电阻测温器
