3 节至 6 节锂电池组监控芯片DVC2006H

芯片特色

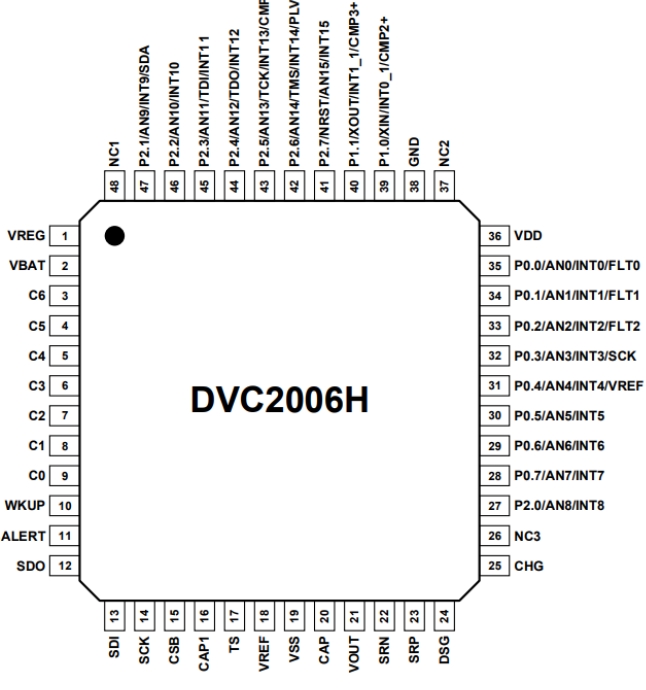

◼ 封装类型 LQFP48
◼ 温度范围-40°C ~ 85°C
AFE 特色
◼ 集成电压传感通道和电流传感通道，同步测
量电池电压和充/放电电流
◼ 电压传感通道集成 15-bit ΣΔ ADC（VADC），
有效位数 13bit，支持：
⚫ 6 节电池电压测量，
⚫ 6 路被动电池均衡驱动
⚫ 1 路热敏电阻电压测量
⚫ 芯片温度测量
⚫ 电池过压保护(OV)
⚫ 电池欠压保护(UV)
⚫ 到上位机的警报中断
◼ 电流传感通道集成 16-bit ΣΔ ADC（CADC），
有效位数 14bit，支持：
⚫ 低边电流测量
⚫ 低边充电和放电 N 型场效应管驱动
⚫ 充电过流保护(OCC)
⚫ 放电过流保护(OCD)
⚫ 放电短路保护(SCD)
⚫ 2.5V/3.3V LDO 输出
MCU 特色
◼ CPU
⚫ 增强型 1T 8051 内核
◼ ROM
⚫ 16K Bytes FLASH/128 Bytes EEPROM
⚫ IAP 和 ICP 操作
⚫ 灵活的代码保护模式
◼ RAM
⚫ 256 Bytes IRAM
⚫ 768 Bytes XRAM
◼ 时钟
⚫ 内部高精度 32MHz RC，可软件微调
⚫ 内部 44KHz RC
⚫ 外部高频晶振 4MHz－20MHz
⚫ 外部低频晶振 32.768KHz
⚫ 多种时钟输出
◼ 多种复位方式
⚫ 上电复位（POR）
⚫ 多级低电压复位（BOR）
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V
⚫ 看门狗复位
⚫ 软件复位
⚫ 堆栈溢出复位
⚫ 外部低电平复位
⚫ 外部管脚电压（1.2V）检测复位
◼ I/O
⚫ 最多 18 个双向 I/O 口
⚫ 多种模式可配：输入、带上拉输入、带下
拉输入、施密特输入、模拟输入、强推挽
输出、开漏输出、开漏带上拉输出
⚫ 外设功能引脚全映射模块 PTM
⚫ 所有端口可配置 1/2bias 软件 LCD 驱动
◼ 中断
⚫ 17 个中断源
⚫ 4 级中断优先级
⚫ 16 个外部中断
◼ 定时器/计数器
⚫ T0/T1 兼容标准 8051，16 位自动重载
⚫ T3 可以工作在掉电模式
⚫ T4 可以使用外部信号触发定时
⚫ T5 带捕获功能
◼ PWM
⚫ 最多 3 组 12 位带死区控制互补 PWM
-可配置为 6 路独立输出
-可当定时器使用
-具有故障检测功能
-可配置边沿对齐或中心对齐
⚫ 1 路 8 位单输出 PWM
◼ 通讯模块
⚫ 2 个 UART
⚫ 1 个 SPI
⚫ 1 个 IIC
◼ ADC 检测电路
⚫ 支持 16+2 ch 12 位 ADC 检测
⚫ ADC 参考电压可选内部 1.3/2/3/4V、外部
VREF、VDD
⚫ 软件触发、外部触发、定时器触发
◼ 低电压检测模块
⚫ 比较器功能
⚫ VDD 多级电压检测，可中断
- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
◼ 循环冗余校验（CRC）
◼ 省电模式
⚫ 空闲模式
⚫ 掉电模式
◼ 宽电压 2.0V－5.5V

◼ 支持 SWD、JTAG 仿真和下载

应用

电动自行车、电动轻型摩托车、电动摩托车
◼ 平衡车、扫地机器人、电动旋翼机
◼ 不间断电源系统(UPS)
◼ 电网储能
◼ 12V、18V 磷酸铁锂/三元锂电池组
