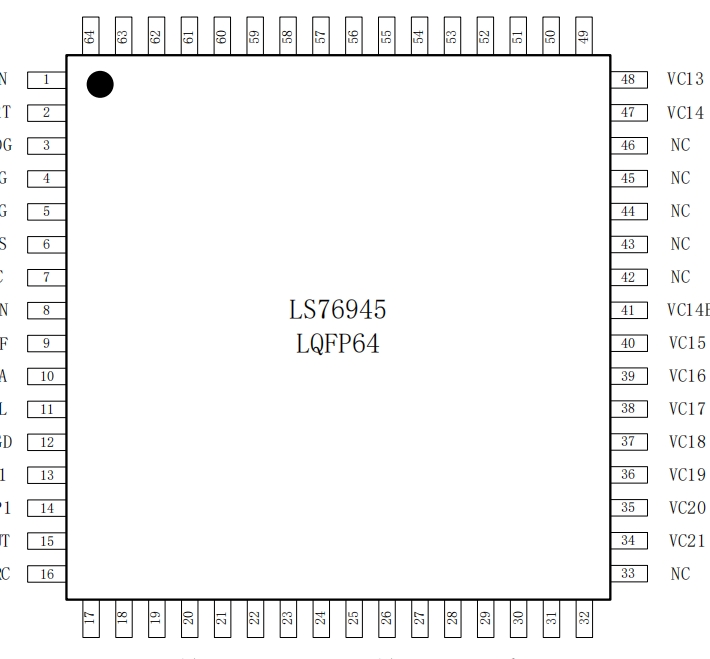

LS76945 9 至 21 串 BMS 模拟前端芯片

LS76945 是一款性能可靠的模拟前端(AFE)芯片，可应用于 9 至 21 串各种电池化学成分，如锂离子，磷酸铁锂，
钠离子以及钛酸锂等电池系统，其内部集成 14 位电压采样 ADC 和 16 位电流采样 ADC，通过电压 ADC 和电流采样 ADC
的快速采样转换实现对电池信息的采集。主机(控制器)可通过 I2C 通信接口实现对电池系统的管理，包括对电池基本
信息的获取(电压、电流、温度)、MOS 驱动控制(充电、放电、预放或预充)、系统保护状态获取(过欠压、高低温、
短路、过流)、均衡控制。纯硬件的放电短路保护(SCD)、一级放电过流保护(OCD1)、二级放电过流保护(OCD2)、充电
过流保护(OCC)、过压保护(OV)、欠压保护(UV)、高温过温保护(OT)、低温欠温保护(UT)极大增强了系统的可靠性。
LS76945 除具备放电(DSG)MOS 驱动和充电(CHG)MOS 驱动外，额外集成一路预放电(PCDG，也可以配置为预充
电)MOS 驱动便于客户根据实际需要进行配置，减少了对主机 IO 接口的要求。为进一步增强系统可靠性，LS76945 可
通过 SHUTDN 引脚以硬件方式进入 SHIP 模式，实现对芯片状态的复位。

器件特征
➢ 采集功能
⚫ 9 至 21 串电池电压监测和电池总压测量
⚫ 内部 14 位 ADC 测量电池电压、芯片温度和外部热敏电阻
⚫ 单独的 16 位 ADC 测量电池组电流(库仑计)
⚫ 支持 3 个热敏电阻测量(10K/100K)
➢ 保护功能
⚫ 充电过流保护(OCC)
⚫ 两级放电过流保护(OCD1/OCD2)
⚫ 放电短路保护(SCD)
⚫ 过压和欠压保护(OV/UV)
⚫ 高温过温和低温欠温保护(OT/UT)
➢ MOS 驱动
⚫ 集成低侧充电(CHG)和放电(DSG)的 MOS 驱动器
⚫ 集成低侧可配预充电或预放电(PCDG)的 MOS驱动器
⚫ FETOFF 引脚支持 PWM 模式输入控制放电管
(DSG)MOS，也支持 MCU 通过 IO 控制快速关
断放电管(DSG)MOS 和预放电管(PCDG)MOS
➢ 三种从 SHIP 模式到正常工作模式唤醒功能
⚫ 支持 MCU 通过 I2C 唤醒
⚫ 支持 TS1 引脚唤醒
⚫ 支持 CHGD 引脚充电器接入唤醒
➢ 其它
⚫ 支持电芯乱序上电
⚫ 内置电池均衡开关
⚫ 支持均衡看门狗
⚫ 支持自主控制MOS(小电流信号唤醒后，芯片
可以自主打开充电管 (CHG) 或放电管
(DSG)MOS，同时触发 ALERT 唤醒主机)
⚫ 支持负载在线状态检测(CHG 引脚)
⚫ 支持充电器在线状态检测(CHGD 引脚)
⚫ 到主机 MCU 的警报中断(ALERT 引脚)
⚫ 支持 MCU 通过 I2C 命令或 IO 控制 SHUTDN 引
