4 串至 14 串电池组监控芯片DVC2114PA

芯片特色
◼ LQFP64(10mm×10mm)封装
◼ 温度范围-40°C ~ 85°C
AFE 特点
◼ 集成电荷泵，支持高边充电和放电
NFET 驱动
◼ 两个独立的 ADC
⚫ 支持电压和电流同时采样
⚫ 高精度电池电压测量
⚫ 高精度库仑计
⚫ 支持内部传感器和最多 6 个外部热
敏电阻进行温度测量
◼ 电池采样引脚具有 132V 耐压，支持乱
序上电及热插拨
◼ 集成电池被动均衡驱动器
◼ 集成多种硬件保护
⚫ 电池过压保护(COV)
⚫ 电池欠压保护(CUV)
⚫ 两级充电过流保护(OCC1/OCC2)
⚫ 两级放电过流保护(OCD1/OCD2)
⚫ 放电短路保护(SCD)
◼ 3 种电源模式(典型值)
◼ 支持多种休眠模式唤醒功能
⚫ I2C 通信唤醒
⚫ 定时唤醒
⚫ 充/放电流检测唤醒
⚫ 第 2 级充/放电过流唤醒
⚫ 放电短路唤醒
⚫ 充电器检测唤醒
◼ 3.3V/50mA LDO 供外部系统使用
◼ 100kHz I2C 通信接口，支持 CRC 校验
MCU 特色
◼ 内核
⚫ 32 位 ARM® Cortex® - M0+
⚫ 最高 72 MHz 工作频率
◼ 存储器
⚫ 128 Kbytes flash
⚫ 16 Kbytes SRAM
◼ 时钟系统
⚫ 内部高速时钟(HSI) 4/8/16/22.12/24
MHz
⚫ 内部低速时钟(LSI) 32.768KHz
⚫ PLL 支持对 HSI 的 2 倍频及 3 倍频
◼ 电源管理和复位
⚫ 工作电压：1.7 ~ 5.5 V
⚫ 低功耗模式: Sleep 和 Stop
⚫ 上电/掉电复位 (POR/PDR)
⚫ 掉电检测复位 (BOR)
⚫ 可编程的电压检测 (PVD)
◼ 通用输入输出(I/O)
⚫ 多达 25 个 I/O，均可作为外部中断
⚫ 驱动电流 8 mA
◼ 7 通道 DMA 控制器
◼ 1 x 12 位 ADC
⚫ 支持最多 10 个外部输入通道
⚫ 输入电压转换范围: 0 ~ VCCA
◼ 2 x 12 位 DAC，支持 2 个通道
◼ 3 路比较器
◼ 2 路运算放大器
◼ 13 个定时器
⚫ 1 个 16 位高级控制定时器(TIM1)
⚫ 1 个 32 位通用定时器(TIM2)
⚫ 5 个 16 位通用定时器
(TIM3/14/15/16/17)
⚫ 2 个基本定时器(TIM6/TIM7)
⚫ 1 个低功耗定时器(LPTIM)，支持从
低功耗模式唤醒
⚫ 1 个独立看门狗定时器 (IWDT)
⚫ 1 个窗口看门狗定时器 (WWDT)
⚫ 1 个 SysTick timer
◼ RTC
◼ 通讯接口
⚫ 2 个串行外设接口(SPI),带 I2S 功
能
⚫ 4 个通用同步/异步收发器(USART),
支持自动波特率检测,其中 2 个支持
ISO7816,LIN,IrDA
⚫ 1 个 I2C 接口,支持标准模式(100
kHz)、快速模式 (400 kHz),支持 7
位/10 位寻址模式,支持
SMBus/PMBus
⚫ 1 路 USB 2.0 全速接口
⚫ 1 路 CAN 2.0 标准通讯接口
◼ 硬件 CRC-32 模块
◼ 硬件 32 位除法器
◼ 唯一 UID
◼ 串行调试 (SWD)

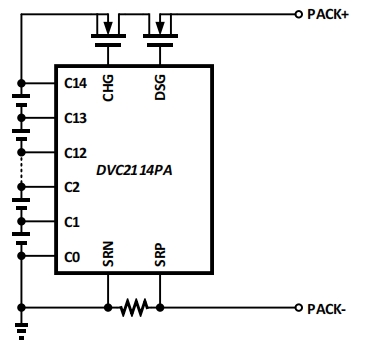

应用
◼ 电动工具
◼ 便携储能
◼ 不间断电源系统(UPS)
◼ 18V，24V，36V，48V 磷酸铁锂/三元锂
/钛酸锂/纳离子等电池组
