4 串至 8 串电池组监控芯片DVC2108P8

芯片特色
◼ LQFP48(7mm×7mm)封装
◼ 温度范围-40°C ~ 85°C
AFE 特点
◼ 集成电荷泵，支持高边充电和放电
NFET 驱动
◼ 两个独立的 ADC
⚫ 支持电压和电流同时采样
⚫ 高精度电池电压测量
⚫ 高精度库仑计
⚫ 支持内部传感器和最多 6 个外部热
敏电阻进行温度测量
◼ 电池采样引脚具有 132V 耐压，支持乱
序上电及热插拨
◼ 集成电池被动均衡驱动器
◼ 集成多种硬件保护
⚫ 电池过压保护(COV)
⚫ 电池欠压保护(CUV)
⚫ 两级充电过流保护(OCC1/OCC2)
⚫ 两级放电过流保护(OCD1/OCD2)
⚫ 放电短路保护(SCD)
◼ 支持多种休眠模式唤醒功能
⚫ I2C 通信唤醒
⚫ 定时唤醒
⚫ 充/放电流检测唤醒
⚫ 第 2 级充/放电过流唤醒
⚫ 放电短路唤醒
⚫ 充电器检测唤醒
◼ 3.3V/50mA LDO 供外部系统使用
◼ 100kHz I2C 通信接口，支持 CRC 校验
MCU 特色
◼ 内核
⚫ 32 位 ARM® Cortex® - M0+
⚫ 最高 72 MHz 工作频率
◼ 存储器
⚫ 64 Kbytes flash
⚫ 8 Kbytes SRAM
⚫ 128 bytes User OTP Data
◼ 时钟系统
⚫ 内部高速时钟(HSI) 4/8/16/22.12/24
MHz
⚫ 内部低速时钟(LSI) 32.768KHz
⚫ PLL 支持对 HSI 的 2 倍频及 3 倍频
◼ 电源管理和复位
⚫ 工作电压：1.7 ~ 5.5 V
⚫ 低功耗模式: Sleep 和 Stop
⚫ 上电/掉电复位 (POR/PDR)
⚫ 掉电检测复位 (BOR)
⚫ 可编程的电压检测 (PVD)
◼ 通用输入输出(I/O)
⚫ 多达 17 个 I/O，均可作为外部中断
⚫ 所有 GPIO 驱动电流最大 20 mA
◼ 3 通道 DMA 控制器
◼ 1 x 12 位 ADC
⚫ 支持最多 9 个外部输入通道
⚫ 输入电压转换范围: 0 ~ VCC
⚫ VADC-REF内部电压：
1.024/1.5/2.048/2.5V
◼ 定时器
⚫ 1 个 16 位高级控制定时器(TIM1)
⚫ 1 个 32 位通用定时器(TIM2)
⚫ 3 个 16 位通用定时器(14/16/17)
⚫ 1 个低功耗定时器(LPTIM)，支持从
stop 模式唤醒
⚫ 1 个独立看门狗定时器 (IWDT)
⚫ 1 个窗口看门狗定时器 (WWDT)
⚫ 1 个 SysTick timer
⚫ 1 个 IRTIM
◼ RTC
◼ 通讯接口
⚫ 2 个串行外设接口(SPI),带 I2S 功
能
⚫ 3 个通用同步/异步收发器(USART),
支持自动波特率检测,其中 1 个支持
LIN
⚫ 1 个 I2C 接口,支持标准模式(100
kHz)、 快速模式 (400 kHz)，快速
增强模式(1MHz)，支持 7 位/10 位
寻址模式
◼ 硬件 CRC-32 模块
◼ 2 个比较器
◼ 1 个运算放大器
◼ 硬件 32 位除法器，数字协处理器（开
平方，正余弦，正反切）
◼ 唯一 UID
◼ 串行单线调试 (SWD)

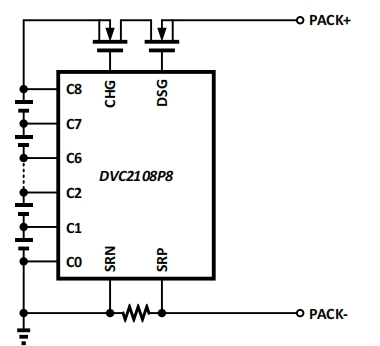

应用
◼ 电动工具
◼ 便携储能
◼ 不间断电源系统(UPS)
◼ 12V，18V，24V 磷酸铁锂/三元锂/钛酸
锂/纳离子等电池组
