4 串至 14 串电池组监控芯片 DVC1114

DVC1114-1（以下简称 DVC1114）是一款采
用车规级高压 BCD 工艺设计的多串电池组监控芯
片，适用于总电压不超过 70V 的电池包。
DVC1114 在正常模式下，VADC 可以在 27ms
内完成 14 串电池电压和 6 个热敏电阻温度测
量；CADC 集成了 2 个滤波器 CC1 和 CC2，分别
4ms 和 256ms 输出一次电流测量值。
DVC1114 在休眠模式下，3.3V LDO 可以开启
支持外部 MCU 等系统持续工作，高边充电和放
电 NFET 驱动可以开启使电池组处于待机状态，
同时第 2 级充/放电过流保护和放电短路保护可以
在充/放电电流异常时立即关闭充/放电驱动，保
持电池组功能安全。
DVC1114 在休眠模式下，既支持 I
2C 通信被
动唤醒功能，也支持定时唤醒、充/放电电流检测
唤醒、第 2 级充/放电过流唤醒、放电短路唤醒和
充电器检测等主动唤醒功能。

特点
◼ 集成电荷泵，支持高边充电和放电 NFET 驱动
◼ 集成高边预充电和预放电 PFET 驱动
◼ 两个独立的 ADC
⚫ 支持电压和电流同时采样
⚫ 高精度电池电压测量
⚫ 高精度库仑计
⚫ 支持内部传感器和最多 6 个外部热敏电
阻进行温度测量
◼ 电池采样引脚具有 132V 耐压，支持乱序上
电及热插拨
◼ 集成电池被动均衡驱动器
◼ 集成多种硬件保护
⚫ 电池过压保护(COV)
⚫ 电池欠压保护(CUV)
⚫ 两级充电过流保护(OCC1/OCC2)
⚫ 两级放电过流保护(OCD1/OCD2)
⚫ 放电短路保护(SCD)
◼ 3 种电源模式(典型值)
⚫ 正常模式：~270μA
⚫ 休眠模式：~60μA
⚫ 关机模式：~1μA
◼ 支持多种休眠模式唤醒功能
⚫ I 2C 通信唤醒
⚫ 定时唤醒
⚫ 充/放电流检测唤醒
⚫ 第 2 级充/放电过流唤醒
⚫ 放电短路唤醒
⚫ 充电器检测唤醒
◼ 3.3V/50mA LDO 供外部系统使用
◼ 100kHz I2C 通信接口，支持 CRC 校验和从机
地址硬线配置
◼ LQFP48(7mm×7mm)封装

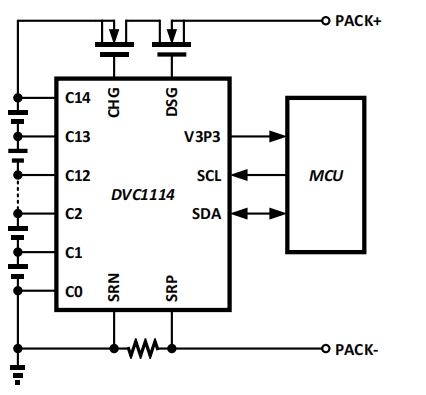

应用
◼ 电动自行车、电动轻型摩托车、电动摩托车
◼ 不间断电源系统(UPS)
◼ 电网储能
◼ 18V，24V，36V，48V 磷酸铁锂/三元锂/钛酸
锂/纳离子等电池组
