信立诚科技推出AS9747 16Bit 250MSPS 双通道数模转换器（DAC）可替AD9747、DAC904
来源：信立诚科技作者：admin发布时间：2022-12-21 21:00:24
1 主要特征：
转换位数：16/14/12/10/8 Bit
时钟频率：250 MSPS
输出电流：8 ~ 32 mA
电源电压：1.8V、3.3V
功耗：310 mW
数据接口：包含双端口的 CMOS 输入或选择交
错式单端接口
SFDR：78dBc@50MHz 输出
IMD3：82dBc@50MHz 输出
NSD：-162dBm/Hz @50MHz 输出
内部辅助10位电流DAC具有源电流/吸电流能
力，用于消除外部失调零点
封装：QFN72
2. 典型应用
无线通信：WCDMA、CDMA2000、TD-SCDMA、
WiMAX
宽带点对点通信
RF 信号发生器
任意波形发生器
仪器仪表和自动测试设备
雷达和航空系统
3 产品描述
3 产品描述
本芯片是一款16/14/12/10/8位、250 MSPS双通道
DAC。其内部包含：外部数据接收电路、时钟接收电路、
数字译码电路、电压基准电路、DAC内核电路等主要模
块。其中DAC内核采用电流舵结构，并提供基带模式和
混频模式两种工作方式。芯片适用于直接变频传输的应
用场合，具有增益与失调补偿功能。芯片具备混频输出
模式，可将信号能量从基频移至镜像频率，使得在高于
奈奎斯特频率范围也可以实现模拟输出合成。芯片利用
CMOS接口实现数据输入。输出电流可在8mA至32mA
范围内调整，采用1.8V和3.3V电源供电。芯片通过串行
外设接口SPI接口来实现配置功能。
4 产品亮点
低噪声与低互调失真（
IMD），可合成高质量
宽带信号。
采用特殊开关输出结构，增强动态性能。
可编程电流输出与双辅助DAC既提供灵活性，
同时增强系统功能

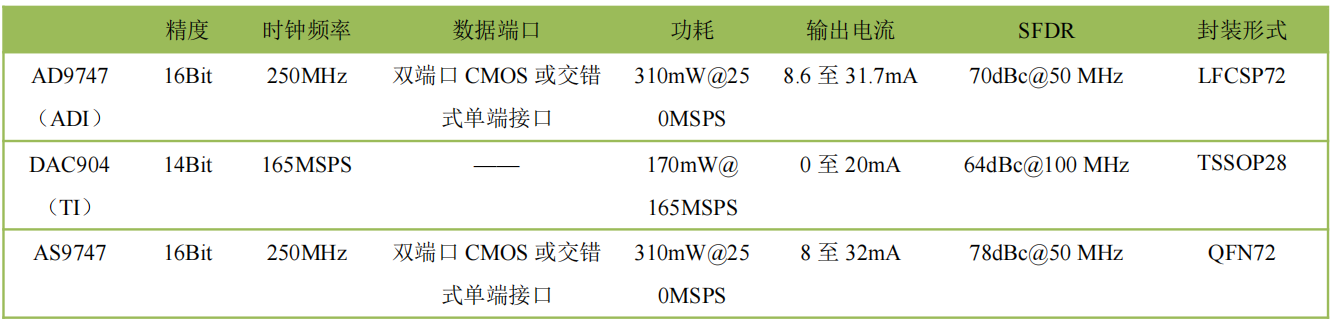

与国外同类产品对比
