AT8871-带内部电流感测的单通道刷式直流电机驱动芯片
AT8871是一款刷式直流电机驱动器,适用于打 印机、电器、工业设备以及其它小型机器。两个逻 辑输入控制H桥驱动器,该驱动器由四个N-MOS组 成,能够以高达3.6A的峰值电流双向控制电机。利 用电流衰减模式,可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为 低电平,则电机驱动器将进入低功耗休眠模式。 AT8871集成内部电流感测功能,从而不需要外 部大功率电流检测电阻。该器件能够将电流限制在 某一已知水平,这可显著降低系统功耗要求,并且 无需大容量电容来维持稳定电压,尤其是在电机启 动和停转时。 内部关断功能包含过流保护,短路保护,欠压锁 定和过温保护。 AT8871是带有裸露焊盘的eSOP8封装,能有效 改善散热性能,且是无铅产品,引脚框采用100%雾 锡电镀。
特点
● 单通道H桥电流控制电机驱动器
● 宽电压供电,6.5V-32V
● 低RDS(ON)电阻
● 3.6A峰值驱动输出,2A持续输出能力
● PWM电流整流/限流
● 内部电流感测
● 支持低功耗休眠模式
● 过温关断电路
● 短路保护
● 欠压锁定保护
● 自动故障恢复
应用
● 打印机及办公自动化设备
● 电器
● 机器人
● 工业设备

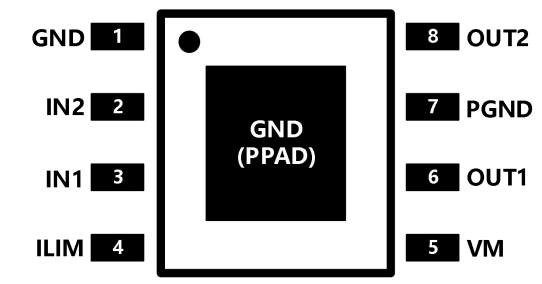

产品型号 封装 包装信息
AT8871 eSOP8 编带,4000颗/盘
AT8871 eSOP8 编带,4000颗/盘
控制逻辑
1 0 H L 正转
IN1 IN2 OUT1 OUT2 功能
0 0 Z Z 滑行
0 1 L H 反转1 0 H L 正转
1 1 L L 刹车
